Termenul „vacuum” se referă la situația fizică care apare într-un mediu în care presiunea gazoasă este mai mică decât cea atmosferică.
Presiunile pozitive sunt definite ca fiind toate presiunile cu valori mai mari decât presiunea atmosferică; toate acelea cu valori mai mici sunt negative.

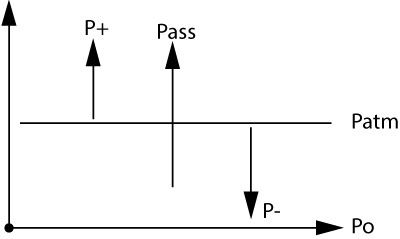

P atm = Presiune atmosferică
P o = Presiune zero, vacuum absolut
P+ = Presiune relativă pozitivă
P ass = Presiune absolută
P - = Presiune relativă negativă
Presiunea reprezintă dimensional o forță pe unitate de suprafață, unitatea sa de măsură este pascal (simbolul Pa), care reprezintă presiunea obținută atunci când se exercită o forță de 1 N (newton) pe suprafața unității de 1 m2.
Prin urmare, rezultatul este:
pascal = newton/metro² ==> Pa = N/m²
Este obișnuit ca unele aplicații să utilizeze unități de măsură alternative, cum ar fi milibarul (mbar) egal cu 100 Pa și Torr sau mmHg, care este egal cu 133,322 Pa; acesta din urmă este utilizat în principal pentru măsurători în domeniul medical (tensiunea arterială), deși nu este utilizat ca unitate de măsură în Sistemul Internațional (IS).

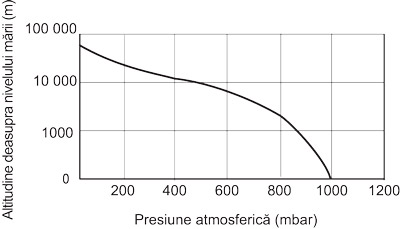

Presiunea atmosferică, măsurată în mbar, scade pe măsură ce altitudinea variază (măsurată în m), după cum este mai bine specificat în diagrama de mai jos.
Comparația între valorile presiunii atmosferice măsurate la nivelul mării și aceleași valori măsurate la altitudini diferite.
| mmHg | mbar | Altitudine m | -60 kPa | -75 kPa | -85 kPa | -90 kPa | -99 kPa |
|---|---|---|---|---|---|---|---|
| 760 | 1013.25 | 0 | 60.0 | 75.0 | 85.0 | 90.0 | 99.0 |
| 750 | 999.9 | 111 | 58.7 | 73.7 | 83.7 | 88.7 | 97.7 |
| 740 | 986.6 | 200 | 57.3 | 72.3 | 82.3 | 87.3 | 96.3 |
| 730 | 973.3 | 275 | 56.0 | 71.0 | 81.0 | 86.0 | 95.0 |
| 720 | 959.9 | 467 | 54.7 | 69.7 | 79.7 | 84.7 | 93.7 |
| 710 | 946.6 | 545 | 53.3 | 68.3 | 78.3 | 83.3 | 92.3 |
| 700 | 933.3 | 655 | 52.0 | 67.0 | 77.0 | 82.0 | 91.0 |
| 690 | 919.9 | 778 | 50.7 | 65.7 | 75.7 | 80.7 | 89.7 |
| 571 | 894.6 | 1000 | 48.7 | 63.1 | 73.1 | 78.1 | 87.1 |
| 593 | 790.6 | 2000 | 37.7 | 52.7 | 62.7 | 67.7 | 76.7 |
Forța de ridicare
Unul dintre parametrii de referință pentru selectarea ventuzelor și raportați în tabele este forța de ridicare (exprimată în kg), unică pentru fiecare ventuză și calculată cu următoarea formulă:
Unde:
F = Forța de ridicare exprimată în Kg;
S = Suprafața de prindere a ventuzei, exprimată în cm²;
P = Force exerted by atmospheric pressure, depending on the degree of vacuum, expressed in Kg/cm²;
η = Coeficientul de siguranță.
Coeficientul de siguranță
Ventuzele din catalog au fost proiectate pentru a menține teoretic o încărcătură suspendată egală cu de trei ori valoarea forței indicate în tabele.
Valorile indicate au fost obținute luând în considerare:
P = 0,75 Kg/cm²: valoare dezvoltată de un nivel de vid de aproximativ 250 mbar abs. (-75 KPa).
η = 3: coeficientul de siguranță, valabil atunci când suprafața de prindere a ventuzelor este orizontală, suprafața este netedă și impermeabilă, iar accelerația sau decelerația încărcăturii în mișcare este mai mică de 10 m/s².
Volumul
Volumul geometric intern al ventuzei reprezintă cantitatea de aer care trebuie 'golită', respectiv volumul care urmează să fie adăugat la întregul circuit de distribuție pentru calcularea timpului de evacuare, mai ales dacă se utilizează mai multe ventuze.
Acesta este unul dintre parametrii utilizați pentru a determina capacitatea fluxului generatorului de vid.
Acest parametru are o relevanță deosebită atunci când dimensionarea generatorului este legată de manevrarea produselor care generează o etanșare perfectă cu suprafața inferioară a ventuzelor, de exemplu foi de metal sau foi de sticlă.
În toate situațiile în care materialul care urmează să fie manevrat este potențial „respirabil”, se recomandă efectuarea testelor de aderență cu o singură ventuză, pentru a determina debitul de aspirare corect.
Parametrii pentru alegerea ventuzelor
Pentru a selecta tipul de compus cel mai potrivit pentru fiecare utilizare și tip de produs, se va ține seama de următorii parametri:
