Capacitatea de încărcare a pinilor de blocare cu bilă/bolțurilor de blocare

Rezistență la forfecare pe ambele fețe

Capacitățile de încărcare specificate în tabel pentru rezistența la forfecare pe ambele fețe (forța de rupere) au fost calculate sau definite teoretic pe baza DIN 50141.

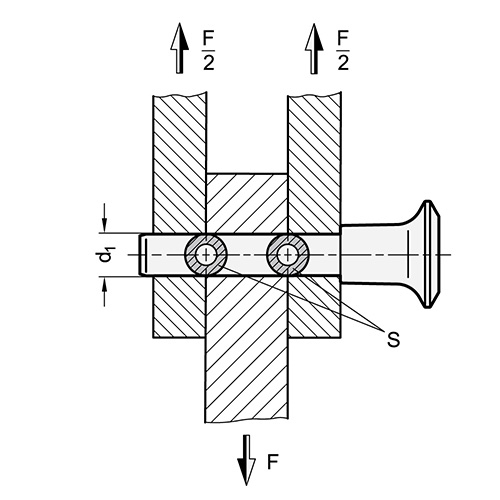

În același timp, secțiunea transversală S a bolțului periclitat, confirm unei schițe din apropiere, a fost avută în vedere în două planuri de forfecare înainte de rupere.

Valorile au fost obținute printr-o serie de teste prin care un număr limitat de picioare de nivelare au fost supuse, pentru o perioadă limitată de timp, la o încărcare statică verticală asupra picioarelor. În general, acestea nu constituie o garanție a calității.

Utilizatorul trebuie să stabilească dacă produsul este potrivit scopului preconizat. Factorii de mediu pot influența valorile specificate.

La proiectare trebuie luat un calcul un factor de siguranță corespunzător.

Pini de blocare cu bile Capacitate de încărcare F în kN ≈ rezistență la forfecare pe două fețe conform. DIN 50141 (rezistență la rupere)
d1	GN 113.3 GN 113.7 GN 113.9 GN 113.11	GN 113.4 GN 113.8 GN 113.10 GN 113.12	GN 113.5	GN 113.6	GN 113.30
Diametrul pinului	GN 113.3 GN 113.7 GN 113.9 GN 113.11	GN 113.4 GN 113.8 GN 113.10 GN 113.12	GN 113.5	GN 113.6	GN 113.30
5	14	24	14	24	-
6	21	35	21	35	23
8	38	63	38	63	43
10	60	100	60	100	69
12	87	144	87	144	-
16	155	587	155	257	-
20	244	403	-	-	-
25	386	631	-	-	-

Pini de blocare Capacitate de încărcare F în kN ≈ rezistență la forfecare pe două fețe conform. DIN 50141 (rezistență la rupere)
d1	GN 114.2 GN 114.7 GN 114.11	GN 114.3 GN 114.6 GN 114.8 GN 114.12	GN 124.1 GN 124.2	GN 124.3	GN 214.2	GN 214.3 GN 214.6	GN 314	GN 2342
Diametrul pinului	GN 114.2 GN 114.7 GN 114.11	GN 114.3 GN 114.6 GN 114.8 GN 114.12	GN 124.1 GN 124.2	GN 124.3	GN 214.2	GN 214.3 GN 214.6	GN 314	GN 2342
6	14	17	22	-	14	17	-	-
8	28	35	40	40	28	35	30	32
10	38	47	62	62	38	47	46	57
12	61	75	90	90	61	75	74	80
16	113	138	-	-	113	138	136	156
20	187	228	-	-	-	-	227	247
