10.16 Load ratings metal hinges

Cálculo de la resistencia de los posicionadores de muelle en relación con esfuerzos cortantes / esfuerzos de flexión del pasador de pivote

Esfuerzos cortantes

Siempre y cuando quede un espacio mínimo entre la guía del posicionador y el orificio de indexación opuesto, el esfuerzo puede reducirse a una acción de corte limpio. Dado que eso no suele suceder, debería tenerse en cuenta el caso de esfuerzo de 'flexión' descrito en la página siguiente. Se asume que aproximadamente el 80% de la resistencia a la tracción del perno corresponde a la resistencia al cizallamiento. Con este enfoque, el cálculo se realiza contra la resistencia a la tracción R_m, es decir, contra el cizallamiento del pasador de posicionamiento. No obstante, cualquier deformación preexistente y remanente puede significar que ya no puede utilizarse el posicionador de muelle. Para garantizar el funcionamiento correcto y permanente del posicionador de muelle, debe tenerse en cuenta el límite de elasticidad R_e en lugar de la resistencia a la tracción R_m.

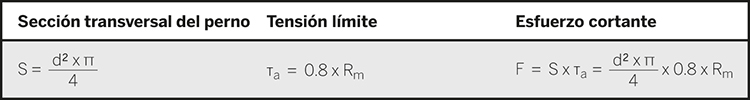

Fórmulas para el cálculo

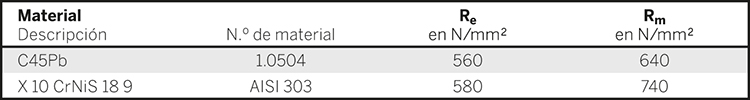

Características del material

La resistencia a la tracción que se muestra en la tabla siguiente (R_m) y el límite de elasticidad o el límite de elasticidad de sustitución (R_e / R_p 0,2) han sido obtenidos en pruebas de tensión con muestras conforme a DIN 50125-B6-30. Estas pruebas constituyen la base de los datos sobre capacidad de carga aquí indicados.

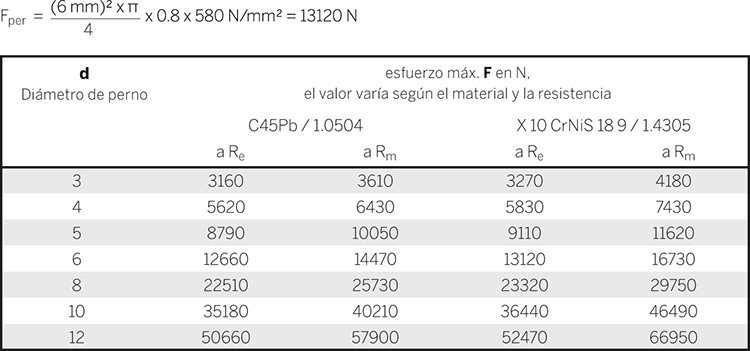

Ejemplos de cálculo, valores de carga

Ejemplo:

Posicionadores con un diámetro de perno de 6 mm en acero inoxidable y un límite de elasticidad de R_e = 580 N/mm², cálculo contra la deformación permanente, el esfuerzo de corte máximo permisible deseado.

Información de seguridad

En principio, en el diseño también debe tenerse en cuenta un coeficiente de seguridad adecuado. Los coeficientes de seguridad habituales con carga estática son de 1.2 a 1.5; con carga pulsante, de 1.8 a 2.4; y con carga alternante, de 3 a 4.

Descargo de responsabilidad:

Nuestra información y recomendaciones se facilitan con carácter no vinculante y no implican ninguna responsabilidad por nuestra parte, a menos que nos hayamos comprometido expresamente por escrito a proporcionar información y recomendaciones. Todos los productos son elementos estándar destinados a usos versátiles y, como tales, están sometidos a exhaustivas pruebas estándar. Usted deberá llevar a cabo sus propias pruebas para comprobar si un producto determinado es adecuad
