Seturi de scalare

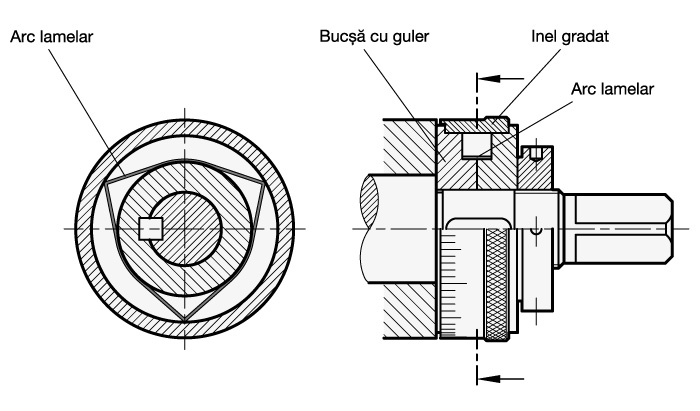

Exemplu de asamblare și instalare

Un set de scalare complet este compus din:

1 inel gradat	2 bucșe cu guler	3 arcuri lamelare
GN 264-30	GN 268-24-K12	GN 374-0,3-10
GN 264-40	GN 268-32-K12	GN 374-0,4-10
GN 264-40	GN 268-32-K14	GN 374-0,4-10
GN 264-40	GN 268-32-K16	GN 374-0,4-10
GN 264-60	GN 268-50-K12	GN 374-0,6-10
GN 264-60	GN 268-50-K16	GN 374-0,6-10
GN 264-60	GN 268-50-K20	GN 374-0,6-10
GN 264-60	GN 268-50-K28	GN 374-0,6-10
GN 264-80	GN 268-60-K12	GN 374-0,8-10
GN 264-80	GN 268-60-K14	GN 374-0,8-10
GN 264-80	GN 268-60-K16	GN 374-0,8-10
GN 264-80	GN 268-60-K22	GN 374-0,8-10

Informații

Setul de scalare este utilizat pentru setarea precisă a tuturor componentelor utilajului care se pot regla cu ajutorul axurilor.Toate piesele individuale sunt realizate din oțel. Arcurile lamelare sunt o verigă de conectare perfectă și practic fără uzură între inelul gradat și ax sau bucșele cu guler. Atunci când se reglează axul, se asigură că inelul gradat este acționat în siguranță, fără să afecteze opțiunile de setare ale inelului atunci când axul este în repaus.Piesele individuale care aparțin unui set de scalare trebuie comandate separat.
