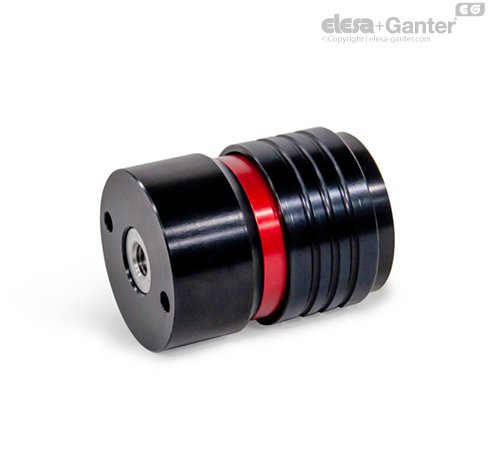

GN 1050-I Cuple cu eliberare rapidă Cu filet interior

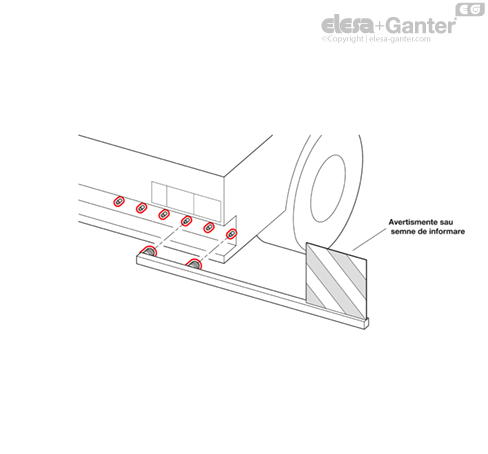

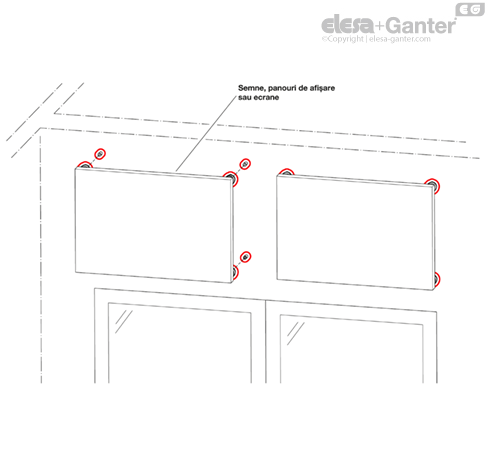

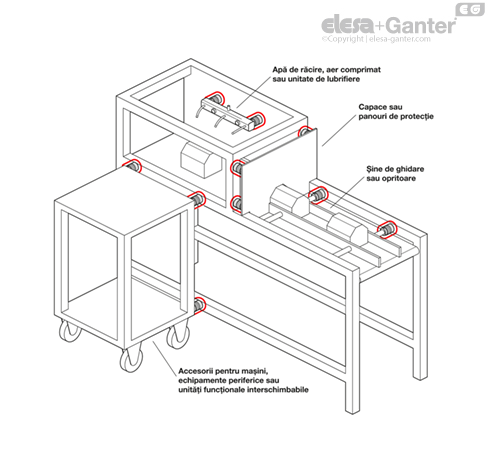

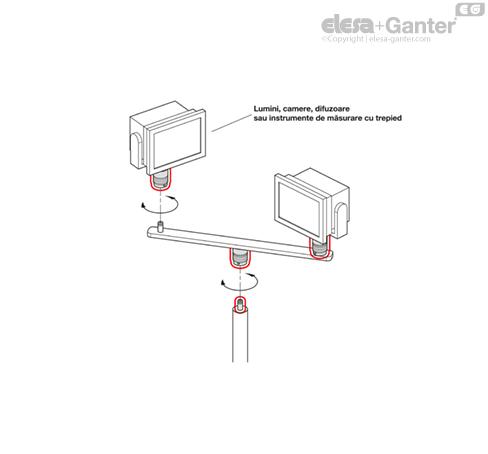

Cuplele cu eliberare rapidă GN 1050 poziționează și conectează componentele fără utilizarea sculelor, prin utilizarea știfturilor GN 1050.1 pentru conectare strânsă și repetabilă. Pentru setări repetate ale mașinilor sau asamblări care necesită utilizarea incomodă a unei șurubelnițe, cuplele cu eliberare rapidă pot fi utilizate pe dispozitivele de fixare sau pe liniile de producție pentru a monta eficient șine de ghidare, capace sau dispozitive suplimentare.

Un buton de blocare de siguranță protejează împotriva deschiderii accidentale a cuplei. La apăsarea butonului, manșonul poate fi deplasat axial pentru a debloca un știft introdus în crestătura din interior. În același timp, un inel roșu devine vizibil la exterior pentru a indica faptul că este deblocat.

Cuplele nu transmit nici un cuplu. Ele preiau numai sarcini axiale. În cazul în care se utilizează mai multe cuplaje pe aceeași unitate, codificarea L poate fi utilizată pentru a compensa un decalaj radial și axial. Găurile d₄ pot susține știfturile cilindrilor sau vârfurilor camelor pentru a poziționa cuplajul, dacă este necesar. Pentru codificarea L, găurile pentru șuruburile de fixare a pinilor trebuie să fie proporțional mai mari pentru a permite reglajele radiale.

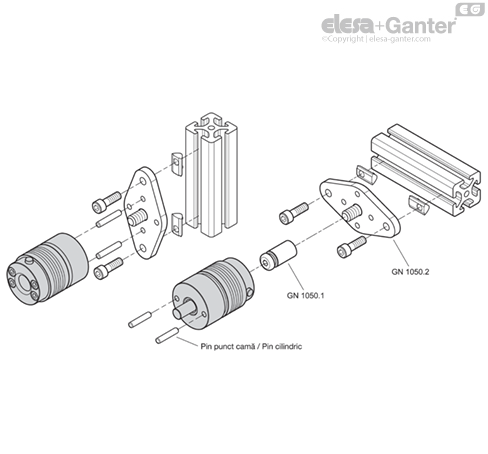

Flanșe GN 1050.2 sunt disponibile ca accesoriu pentru asamblarea cuplajelor și știfturilor și oferă opțiuni suplimentare de atașare

• Știfturi GN 1050.1

• Flanșe GN 1050.2

• Alte culori (anodizate) sau simple

• Caracteristici oțel inoxidabil

• Valori de rezistență ale șuruburilor / piulițelor



Instrucțiuni de siguranță:

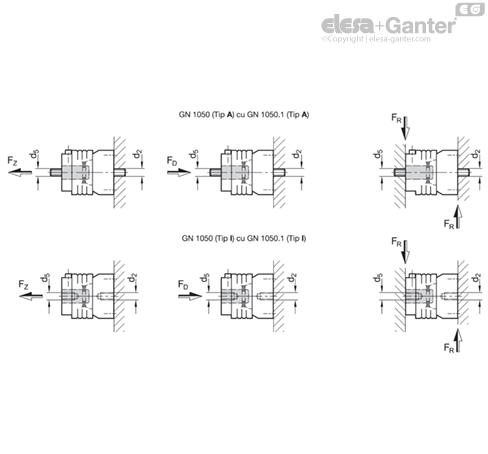

Capacitățile de încărcare pot fi atinse numai dacă structura înconjurătoare este capabilă să suporte aceste sarcini.

Toate găurile filetate din aplicație sau piulițele și șuruburile inserate necesită cel puțin clasa de proprietăți 8.

În funcție de aplicație, trebuie adăugați factori de siguranță suplimentari.
