GN 1050-A
GN 1050
Cuple cu eliberare rapidă
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Tipuri
Codificări
Corp
Aluminiu
Anodizate, negre ASS
Mecanism de închidere
Oțel, călit
Zincat, pasivat albastru
Bucșe de prindere (tip I)
Oțel inoxidabil AISI 431
Călit
Șurub de montaj (tip A)
Șurub capac cu locaș DIN 7984
Clasă 8.8
Alte șuruburi
Oțel zincat, pasivat albastru
Alte componente
Oțel inoxidabil
Temperatura de operare între -30 °C și 120 °C

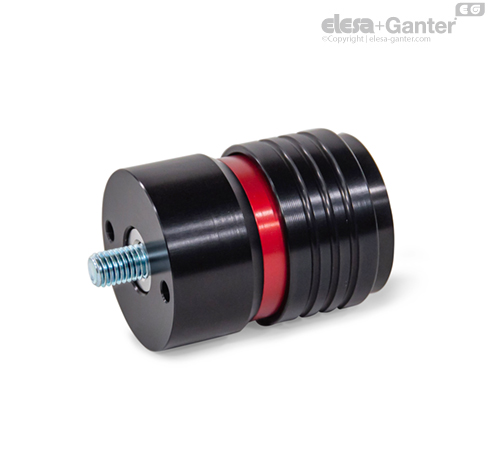

Cuplele cu eliberare rapidă GN 1050 poziționează și conectează componentele fără utilizarea sculelor, prin utilizarea știfturilor GN 1050.1 pentru conectare strânsă și repetabilă. Pentru setări repetate ale mașinilor sau asamblări care necesită utilizarea incomodă a unei șurubelnițe, cuplele cu eliberare rapidă pot fi utilizate pe dispozitivele de fixare sau pe liniile de producție pentru a monta eficient șine de ghidare, capace sau dispozitive suplimentare.
Un buton de blocare de siguranță protejează împotriva deschiderii accidentale a cuplei. La apăsarea butonului, manșonul poate fi deplasat axial pentru a debloca un știft introdus în crestătura din interior. În același timp, un inel roșu devine vizibil la exterior pentru a indica faptul că este deblocat.
Cuplele nu transmit nici un cuplu. Ele preiau numai sarcini axiale. În cazul în care se utilizează mai multe cuplaje pe aceeași unitate, codificarea L poate fi utilizată pentru a compensa un decalaj radial și axial. Găurile d4 pot susține știfturile cilindrilor sau vârfurilor camelor pentru a poziționa cuplajul, dacă este necesar. Pentru codificarea L, găurile pentru șuruburile de fixare a pinilor trebuie să fie proporțional mai mari pentru a permite reglajele radiale.
Flanșe GN 1050.2 sunt disponibile ca accesoriu pentru asamblarea cuplajelor și știfturilor și oferă opțiuni suplimentare de atașare
| Mărime Nominală | d2 Filet de montaj Cuple cu eliberare rapidă | d5 Filet de montaj Știfturi GN 1050.1 | FZ Sarcină maximă de tracțiune în kN | FD Sarcină maximă de compresie în kN | FR Sarcină maximă de forfecare în kN |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
Capacitățile de încărcare pot fi atinse numai dacă structura înconjurătoare este capabilă să suporte aceste sarcini.
Toate găurile filetate din aplicație sau piulițele și șuruburile inserate necesită cel puțin clasa de proprietăți 8.
În funcție de aplicație, trebuie adăugați factori de siguranță suplimentari.
