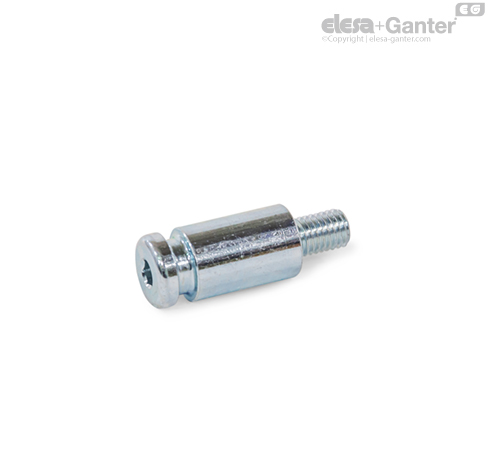

Știfturile GN 1050.1 poziționează și atașează componentele fără utilizarea sculelor, prin utilizarea cuplelor cu eliberare rapidă GN 1050 pentru conectare strânsă și repetabilă. Dimensiunile și proprietățile materiale ale știfturilor au fost adaptate cu precizie la cuplaje pentru a asigura o funcționalitate corespunzătoare.

Știfturile pot fi achiziționate individual, astfel încât mai multe știfturi să poată fi cuplate alternativ la un cuplaj, pentru a poziționa eficient dispozitivele de fixare în diferite locații, în funcție de piesa de prelucrat. Știfturile sunt fixate cu tije filetate sau cu filet interior, în funcție de tip.

Pentru a atinge capacitățile de încărcare indicate, găurile filetate de pe aplicație sau piulițele și șuruburile inserate trebuie să corespundă cel puțin clasei de proprietăți 8.

Flanșe GN 1050.2 sunt disponibile ca accesoriu pentru montarea știfturilor și oferă opțiuni suplimentare de atașare.

Informații privind montarea și încărcarea

Mărime Nominală	d₂ Filet de montaj Cuple cu eliberare rapidă	d₅ Filet de montaj Știfturi GN 1050.1	F_Z Sarcină maximă de tracțiune în kN	F_D Sarcină maximă de compresie în kN	F_R Sarcină maximă de forfecare în kN
2N	M 10	M 10	25	25	19
2N	M 10	M 12	25	25	19
2N	M 12	M 10	25	25	19
2N	M 12	M 12	35	35	28
