GN 491

Actuatoare liniare cu două ghidaje

Pe lângă lungimile standard ale cursei menționate în tabelul de mai sus, în cazul actuatorului liniar cu două ghidaje GN 491, este disponibilă, la comandă, orice lungime mai mică decât lungimea maximă.

Pentru a măsura mișcarea și poziționarea glisoarelor, pot fi adăugate indicatoare digitale de poziție.

• Echipamente de instalare GN 491.1  (pentru indicatoare de poziție)



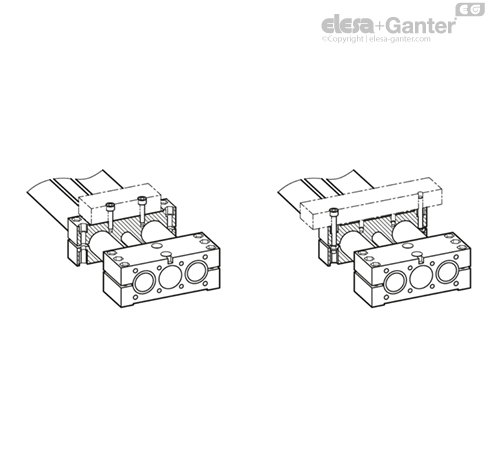

Vertical

Din exterior, cu șuruburi pentru filet d₃

Din interior, cu șuruburi pentru gaură d₆

Din interior, cu șuruburi pentru gaură d₅ / d₇





Descriere

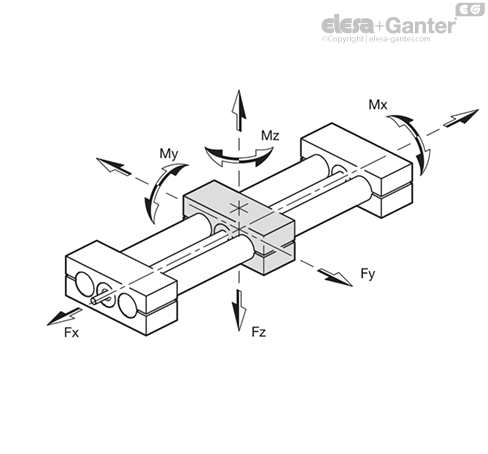

Glisorul este acționat printr-un ax filetat trapezoidal de tip lagăr și o piuliță de ghidare. Glisorul este ghidat prin două țevi cromate paralele, având ca rezultat o capacitate de încărcare ridicată și permițând momentelor de curbare ridicată să fie compensate de actuatorul liniar.

Pentru tipul GN 492 , un al doilea glisor și o placă adaptor extind opțiunile pentru utilizări.

Aceste actuatoare liniare cu două ghidaje au fost concepute pentru utilizarea manuală (roată de mână). Cu lubrifierea corespunzătoare, acestea pot prelua viteza axei rotative până la 250 rpm.

Precizia poziționării este de 0,2 mm/cursa de 300 mm, jocul revers maxim este de 0,1 mm.

Pentru a măsura ajustarea sau poziționarea, indicatoarele de poziție digitale DD52R/ DD51/ DD52R-E/ DD51-E pot fi montate. Extensia necesară a fusului de ax este activată de către seturile de instalare GN 491.1.
