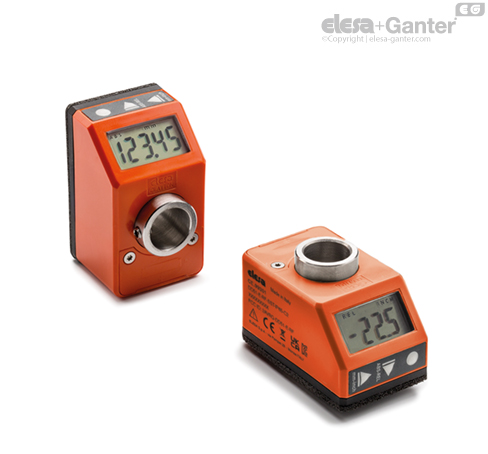

DD51-E
Indicatoare electronice de poziție
acționare directă, ecran cu 5 cifre, tehnopolimer
acționare directă, ecran cu 5 cifre, tehnopolimer
Baza și carcasa
Tehnopolimer pe bază de poliamidă (PA) de înaltă rezistență.
Bază neagră.
Carcasă în următoarele culori:
- C1: gri închis RAL 7021, finisaj lucios.
- C2: portocaliu RAL 2004, finisaj lucios.
- C3: gri RAL 7035, finisaj lucios.
- C55: albastră RAL 5005, finisaj lucios.
Capac cu garnitură perfect etanșă și șuruburi autofiletante din oțel inoxidabil AISI 304 UNI 6955 tip TORX® T06 (marcă înregistrată de Textron INC.).
Lipirea dintre bază și carcasa de izolare se face utilizând un material de etanșare de înaltă performanță, care pe lângă evitarea pătrunderii prafului și lichidelor, împiedică detașarea componentelor acestora pe durata utilizării.
Bucșă
Oțel inoxidabil AISI 304 cu orificiu alezat Ø 14 mm H7, montat pe ax cu ajutorul unui șurub de strângere din oțel inoxidabil AISI 304, cu locaș hexagonal și cap bombat UNI 5929-85, inclus în livrare.
Fereastră
Tehnopolimer transparent pe bază de poliamidă (PA-T), turnat peste carcasă cu o etanșare perfectă. Rezistent la solvenți, uleiuri, grăsimi și alți agenți chimici (evitați contactul cu alcoolul în timpul operațiunilor de curățare).
Afișaj
- LCD din 5 cifre cu o înălțime de 8,0 mm și caractere speciale.
Parametrii de vizualizare pot fi setați și modificați de către operator prin intermediul tastelor corespunzătoare:
- valori afișate în mm, inch sau grade
- afișarea modului de utilizare (modul absolut sau incremental)
- orientarea citirii (dreapta sau invers).
Tastatură
Membrană de poliester. Rezistentă la solvenți, alcool, acizi, baze.
Garnitură de etanșare interioară
Etanșare frontală O-ring din cauciuc sintetic NBR montat între carcasă și butuc.
Bucșă din alamă cu garnitură dublă O-ring din cauciuc sintetic BNR în interiorul cavității posterioare a bazei (DD51-E-SST-IP67).
Garnitură etanșare spate
Spumă de polietilenă, inclusă în livrare.
Execuții standard
Caracteristici și aplicații
Indicatorii de poziție DD51-E, cu alimentare cu baterii, pot fi utilizați pe arbori în orice poziție pentru citirea poziționării absolute sau relative a unei componente a mașinii.
Afișajul din 5 cifre, cu o înălțime de 8,0 mm, asigură o lizibilitate excelentă chiar și de la distanță și din diferite unghiuri de vizualizare.
Vizorul din tehnopolimer transparent protejează afișajul LCD împotriva șocurilor accidentale.
În modul de funcționare, prin utilizarea celor 3 taste funcționale, este posibilă selectarea modului incremental sau absolut, a unității de măsură (mm, inch sau grade), resetarea contorului absolut sau încărcarea unei valori prestabilite a originii și a valorii de compensare prestabilite.
În modul de programare, prin cele 3 taste funcționale, este posibilă programarea citirii după o rotație a arborelui, direcția de rotație, orientarea afișajului, rezoluția (numărul de cifre zecimale afișate), valoarea originii și valoarea decalajului, viteza maximă de rotație și setarea funcțiilor tastelor între diferitele opțiuni disponibile.
Bateria internă are o durată de viață de 3 ani. Un simbol specific apare pe ecran atunci când bateria trebuie înlocuită. Aceasta este ușor de înlocuit prin îndepărtarea capacului frontal (Fig. 1), fără a fi nevoie să scoateți indicatorul de pe arborele de transmisie și fără a pierde parametri de configurare.
Informații tehnice suplimentare disponibile în instrucțiunile de utilizare.
| Caracteristici mecanice și electrice | |
|---|---|
| Alimentare cu tensiune | Baterie litiu CR2450 3.0 V |
| Durata bateriei | Până la 3 ani |
| Afișaj | LCD cu 5 cifre, cu o înălțime de 8 mm și caractere speciale |
| Scala de citire | -19999; 99999 |
| Numărul de cifre zecimale | programabil (1) |
| Unitatea de măsură | mm, inch, grade (unghi) programabil (1) |
| Viteză max. de rotație | 300/600/1000 r.p.m (2) programabil (1) |
| Rezoluție | 10,000 impulsuri / rotație |
| Clasa de protecție | IP65 sau IP67 |
| Temperatura de operare | 0 ÷ 50 °C |
| Temperatura de depozitare | -20 ÷ +60 °C |
| Umiditate relativă | maximum 95% la 25 °C fără condens |
| Protecție contra interferențelor | În conformitate cu Directiva 2014/30/UE (EMC) |
(1) Consultați instrucțiunile de utilizare.
(2) Implicit: 600 r.p.m.
Viteza de rotație mai mare de 600 rpm poate fi menținută pentru perioade scurte de timp.
Valoarea vitezei maxime afectează durata de viață a bateriei.
Durata de viață a bateriei depinde de condițiile de utilizare (configurare, temperatură, ...). Valoarea indicată este o estimare efectuată în condiții de temperatură > 20 ° C și <30 ° C și la configurarea implicită. În plus, această valoare se referă la starea dispozitivului atunci când părăsește fabrica Elesa. Pentru estimarea duratei de viață a bateriei atunci când dispozitivul devine operațional, trebuie luate întotdeauna în considerare durate lungi de depozitare.
Instrucțiuni de asamblare
- Faceți o gaură de Ø 22 mm pe 10 mm în corpul mașinii, la o distanță centrală de 22 mm de la ax pentru a se potrivi cu știftul de referință posterior.
- Montați indicatorul pe ax și asigurați-vă că știftul de referință se potrivește în orificiu.
- Fixați bucșa de arbore prin strângerea șurubului cu locaș hexagonal UNI 5929-85.
Accesorii la cerere (se vor comanda separat)
- MDX-51: buton tehnopolimer pe bază de poliamidă (PA).
- RB51: Oțel inoxidabil AISI 304 bucșă de reducere
- BSA51-E: baze din aliaj de zinc turnat sub presiune, pentru blocarea axului, acoperire cu rășină epoxidică, culoare neagră, finisaj mat. Mâner reglabil GN 302.1 cu corp din aliaj de zinc turnat sub presiune și element de prindere din oțel inoxidabil AISI 304. Un orificiu de Ø 6,1 mm pentru montarea știftului de referință al indicatorului. Mâner poziționat fie în dreapta, fie în stânga. Montare pe mașină cu ajutorul a două șuruburi cu cap cilindric M4 (nu sunt incluse în livrare).
