DD52R-E

Indicatoare electronice de poziție

Caracteristici și aplicații

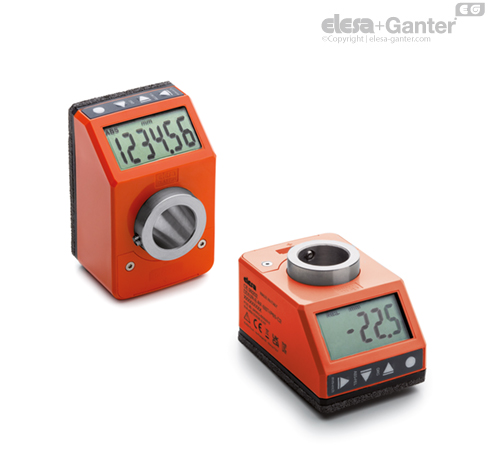

Indicatoarele de poziție DD52R-E, cu alimentare de la baterie, pot fi utilizate pe axe în orice poziție pentru a asigura citirea poziționării absolute sau incrementale a unei componente a utilajului.

Afișajul din 6 cifre, cu o înălțime de 12,0 mm, asigură o lizibilitate excelentă chiar și de la distanță și din diferite unghiuri de vizualizare.

Vizorul din tehnopolimer transparent protejează afișajul LCD împotriva șocurilor accidentale.

În modul de Operare, prin utilizarea celor 4 taste funcționale, este posibilă selectarea modului incremental sau absolut, a unității de măsură (mm, inch sau grade), resetarea contorului absolut sau încărcarea unei valori prestabilite a originii și a valorii de compensare dorite.

În modul de Programare, prin intermediul celor 4 taste funcționale, este posibilă programarea citirii după o rotație a arborelui, direcția de rotație, orientarea afișajului, rezoluția (numărul de cifre zecimale afișate), valoarea sursei și valoarea decalajului, viteza maximă de rotație și setarea funcțiilor tastelor între diferitele opțiuni disponibile.

Bateria internă are o durată de viață de 5 ani. Un simbol specific apare pe ecran atunci când bateria trebuie înlocuită. Bateria este ușor de înlocuit prin îndepărtarea capacului frontal (Fig. 1), fără a fi nevoie să scoateți indicatorul de pe arbore și fără a pierde parametrii de configurare.

Informații tehnice suplimentare disponibile în instrucțiunile de utilizare.



(1) Consultați instrucțiunile de utilizare.

(2) Implicit: 600 r.p.m.

Viteza de rotație mai mare de 600 rpm poate fi menținută pentru perioade scurte de timp.

Valoarea vitezei maxime afectează durata de viață a bateriei.

Durata de viață a bateriei depinde de condițiile de utilizare (configurare, temperatură, ...). Valoarea indicată este o estimare efectuată în condiții de temperatură > 20 ° C și <30 ° C și la configurarea implicită. În plus, această valoare se referă la starea dispozitivului atunci când părăsește fabrica Elesa. Pentru estimarea duratei de viață a bateriei atunci când dispozitivul devine operațional, trebuie luate întotdeauna în considerare durate lungi de depozitare.

Instrucțiuni de asamblare

1. Faceți o gaură de Ø 6 x 10 mm în corpul mașinii, la o distanță centrală de 30 mm de la ax pentru a se potrivi cu pinul de referință posterior.
2. Montați indicatorul pe ax și asigurați-vă că știftul de referință se potrivește în orificiu.
3. Fixați bucșa de arbore prin strângerea șurubului cu locaș hexagonal UNI 5929-85.

Accesorii la cerere (se vor comanda separat)

• RB52-SST: manșoane reductoare din oțel inoxidabil AISI 304.

• MDX-52: buton tehnopolimer pe bază de poliamidă (PA).
• BSA52-E: baze din aliaj de zinc turnat sub presiune pentru blocarea axului, acoperire cu rășină epoxilică, culoare neagră, finisaj mat. Mâner reglabil GN 302 cu corp din aliaj de zinc turnat sub presiune și element de prindere din oțel inoxidabil AISI 304. Un orificiu de Ø 6,1 mm pentru a se potrivi pinul de referință al indicatorului. Mâner poziționat fie pe dreapta, fie pe stânga. Montarea pe utilaj, prin intermediul a două șuruburi cu cap cilindric (nu sunt incluse în pachet).
