Specificații principale
Baza și carcasa
Tehnopolimer pe bază de poliamidă (PA) de înaltă rezistență.
Bază neagră.

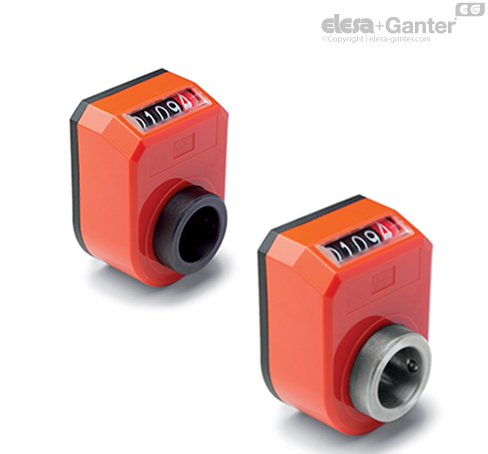

Carcasă în următoarele culori:
- C2: portocaliu RAL 2004, finisaj lucios.
- C3: gri RAL 7035, finisaj lucios.
- C1: gri închis RAL 7021, finisaj lucios.
- C55: albastră RAL 5005, finisaj lucios.
Sudarea cu ultrasunete dintre bază și carcasă previne separarea și evită pătrunderea prafului.
Fereastră
Tehnopolimer transparent pe bază de poliamidă (PA-T), turnat peste carcasă și cu o etanșare perfectă (evitați contactul cu alcoolul în timpul operațiunilor de curățare).
Afișaj
Indică deplasarea mecanismului controlat de axă din poziția de pornire (0).
Indicator de rotație cu cinci cifre. Cifrele de pe rolele roșii arată valorile zecimale. O scară gradată suplimentară, lângă ultima cifră zecimală, oferă o acuratețe suplimentară a citirii.
Afișajul poate fi în poziții diferite (consultați „Exemplu de descriere pentru comandă”).
- ANafișaj înclinat, contor în poziție superioară.
- AR: afișaj înclinat, contor în poziție inferioară.
- FN: afișaj frontal, contor în poziție superioară.
- FR: afișaj frontal, contor în poziție inferioară.
Garnitură de etanșare interioară
Garnitură inelară din cauciuc sintetic BNR, între carcasă și butuc.
Garnitură etanșare spate
Spumă de polietilenă, inclusă în livrare.
Execuții standard
Bucșă cu gaură Ø 20 mm H7, montată pe arbore cu ajutorul unui șurub cu locaș hexagonal și cap concav.
- DD52R: butuc din oțel brunat.
- DD52R-SST: INOX AISI 303 butuc din otel inoxidabil
Direcție de rotație
- D: în sensul acelor de ceasornic. Creșterea valorilor cu rotirea în sensul acelor de ceasornic a butucului.
- S: în sensul invers al acelor de ceasornic. Creșterea valorilor cu rotația în sensul invers al acelor de ceasornic a butucului.
Greutate
97 grame.
Informații generale
Caracteristici și aplicații
Indicatoarele digitale de poziție cu acționare directă pot fi asamblate pe axe în orice poziție pentru a da o citire directă a poziționării unei componente a utilajului. Acestea sunt potrivite și pentru aplicații acționate de motor (a se vedea „Exemplu de descriere pentru comandă”).
Ergonomie și design
Indicator de rotație compact, cifre proiectate ergonomic pentru citire rapidă. Lizibilitatea contorului este mărită de vizor.
Variante speciale la cerere
Variante speciale la cerere
- Citiri speciale după o rotație.
- Carcasă în culori diferite.
- Indicatoare digitale de poziție complet sigilate cu clasă de protecție IP 67, consultați tabelul EN 60529 cu bucșă din alamă, cu inel de etanșare dublu, in interiorul cavității posterioare a bazei.

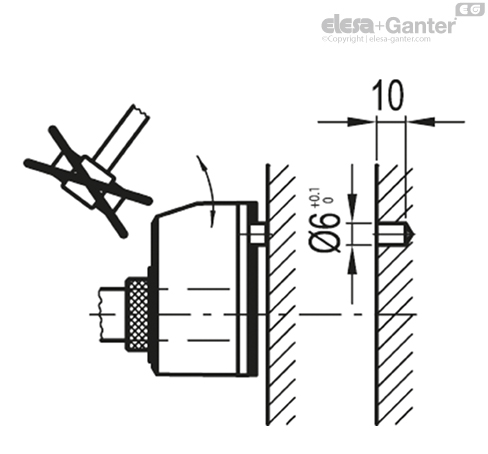

Instrucțiuni de asamblare
Instrucțiuni de asamblare
- Faceți o gaură de Ø 6 mm pe 10 mm în corpul mașinii, la o distanță centrală de 30 mm de la ax pentru a se potrivi cu pinul de referință posterior.
- Aduceți arborele în poziția de pornire sau de referință.
- Montați indicatorul de rotație adus la zero pe ax și asigurați-vă că pinul de referință se potrivește în orificiu.
- Fixați bucșa de ax prin strângerea șurubului cu locaș hexagonal și cap concav, conform UNI 5929-85.
