Mâner cu întrerupător electric bistabil.
Tehnopolimer cu autostingere

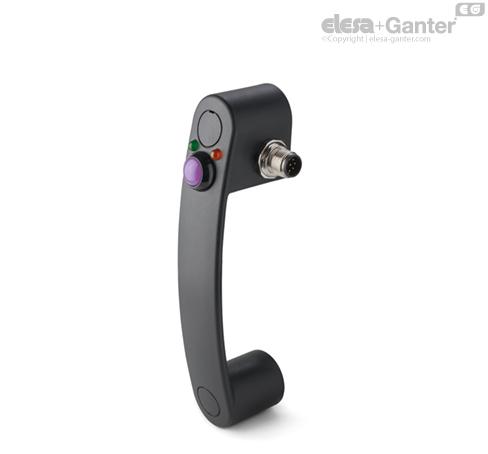

Conector, ieșire pe partea dreaptă
Tehnopolimer cu autostingere
Conector, ieșire pe partea dreaptă
Specificații principale
Informații generale
AccesoriiAlte execuții
Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA) certificat cu auto-stingere UL-94 V0, culoare neagră.
Întrerupător electric bistabil cu buton
Dispozitivul este alcătuit dintr-un contact deschis în mod normal (NO).
Comutarea are loc prin apăsarea butonului violet (contact bistabil) și rămâne așa până când butonul se apasă din nou.
Rezistență contact: max. 0,050 Ω
Rezistența izolației: min. 1 GΩ la 500 Vcc
LED
Un LED roșu și un LED verde pot fi configurate prin logica externă pentru a indica starea comutatorului.
Interval de tensiune 24 Vdc ± 15%
Capace
Tehnopolimer, culoare gri-negru, finisaj mat. Furnizat asamblat, detașabil cu o șurubelniță.
Protecție IP
Clasa de protecție IP 65, conform EN 60529
Execuții standard
Găuri de trecere pentru șuruburi cu cap cilindric cu locaș hexagonal.
- EBR-SWB-B-C: conector zincat cu 8 poli, ieșire posterioară.
- EBR-SWB-L-C: conector din oțel zincat cu 8 poli, ieșire pe partea stângă.
- EBR-SWB-R-C: conector zincat cu 8 poli, ieșire pe partea dreaptă.
Cablu cu 8 poli UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWB-B-F2.5: Cablu cu 8 poli, lungime 2,5 metri, ieșire posterioară.
- EBR-SWB-B-F5: Cablu cu 8 poli, lungime 5 metri, ieșire posterioară.
- EBR-SWB-L-F2.5: Cablu cu 8 poli, lungime 2,5 metri, ieșire pe partea stângă.
- EBR-SWB-L-F5: Cablu cu 8 poli, lungime 5 metri, ieșire pe partea stângă.
- EBR-SWB-R-F2.5: Cablu cu 8 poli, lungime 2,5 metri, ieșire pe partea dreaptă.
- EBR-SWB-R-F5: Cablu cu 8 poli, lungime 5 metri, ieșire pe partea dreaptă.
Informații generale
Caracteristici și aplicații
Acest mâner este utilizat atunci când este necesar ca, comutarea să fie prelungită în timp.
Prin elementul logic extern, LED-urile pot fi configurate pentru a indica starea specifică a butonului. Exemplu: butonul în poziția neutră LED verde aprins, butonul pornit LED roșu stins.
Durata de viață mecanică a butonului este de 200,000 de cicluri.
Produsul a fost fabricat în conformitate cu standardele EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, iar marcajul CE este vizibil pe o parte a mânerului.
În cazul utilizării unei extensii cu conector unghiular, direcția cablului de ieșire este prezentată în Fig. 1.
Mânerul EBR-SWB poate fi asamblat cu mânerul neutru EBR.
Date tehnice
Forța de tracțiune și rezistența la impact: valorile F1, F2, L1 și L2 indicate în tabel au fost obținute în timpul încercărilor de rupere efectuate cu echipamentul dinamometric corespunzător în condițiile de încercare indicate în figură, la temperatura ambiantă.
| Caracteristici electrice | |||
| Sarcină | Tensiune | Curent | Cicluri maxime |
| Rezistiv | 12 Vdc | 4 A | 200000 |
| Rezistiv | 48 Vdc | 1 A | 200000 |
| Rezistiv | 48 Vdc | 2 A | 100000 |
| Rezistiv | 48 Vdc | 3 A | 75000 |
| Nivel logic | 5 V c.c. | 10 mA | 200000 |
| DWV | 1.000 Vrms | - | - |
| Curent condiționat de scurtcircuit: 1000 A | |||
*Pentru versiunea cu conector, tensiunea maximă admisă este de 24 V, iar curentul maxim admis este de 2 A.
