EBR-SWM-B-C
EBR-SWM

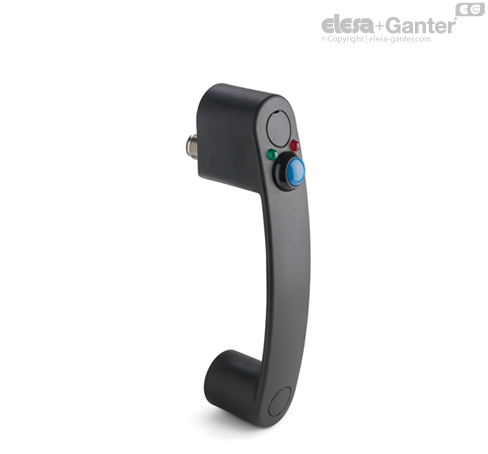

Mâner cu întrerupător electric monostabil.
Tehnopolimer cu autostingere
Conector, ieșire posterioară
Tehnopolimer cu autostingere
Conector, ieșire posterioară
Specificații principale
Informații generale
AccesoriiAlte execuții
Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA) certificat cu auto-stingere UL-94 V0, culoare neagră.
Întrerupător electric monostabil cu buton
Dispozitivul este alcătuit dintr-un contact normal deschis (NO) și un contact normal închis (NC), comutare.
Comutarea are loc prin apăsarea butonului albastru (contact monostabil).
LED
Un LED roșu și un LED verde pot fi configurate prin logica externă pentru a indica starea comutatorului.
Interval de tensiune 24 Vdc ± 15%
Capace
Tehnopolimer, culoare gri-negru, finisaj mat. Furnizat asamblat, detașabil cu o șurubelniță.
Protecție IP
Clasa de protecție IP 65, conform EN 60529.

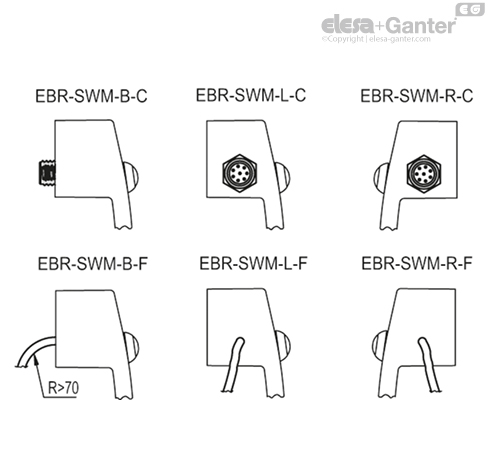

Execuții standard
Găuri de trecere pentru șuruburi cu cap cilindric cu locaș hexagonal.
- EBR-SWM-B-C: conector zincat cu 8 poli, ieșire posterioară.
- EBR-SWM-L-C: conector din oțel zincat cu 8 poli, ieșire pe partea stângă.
- EBR-SWM-R-C: conector zincat cu 8 poli, ieșire pe partea dreaptă.
Cablu cu 8 poli UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWM-B-F2.5: Cablu cu 8 poli, lungime 2,5 metri, ieșire posterioară.
- EBR-SWM-B-F5: Cablu cu 8 poli, lungime 5 metri, ieșire posterioară.
- EBR-SWM-L-F2.5: Cablu cu 8 poli, lungime 2,5 metri, ieșire pe partea stângă.
- EBR-SWM-L-F5: Cablu cu 8 poli, lungime 5 metri, ieșire pe partea stângă.
- EBR-SWM-R-F2.5: Cablu cu 8 poli, lungime 2,5 metri, ieșire pe partea dreaptă.
- EBR-SWM-R-F5: Cablu cu 8 poli, lungime 5 metri, ieșire pe partea dreaptă.
Informații generale
Caracteristici și aplicații
Aceste mânere sunt de obicei asamblate pe ușile utilajelor sau pe protecții.
Prin elementul logic extern, LED-urile pot fi configurate pentru a indica starea specifică a butonului. Exemplu: cu utilajul în funcțiune, lumina roșie este aprinsă și lumina verde este stinsă. Prin apăsarea butonului, operatorul solicită acces în zona protejată: în acest caz se va aprinde lumina verde, iar cea roșie se va stinge.
Durata de viață mecanică a butonului este de 1 x 106 cicluri.
Produsul a fost fabricat în conformitate cu standardele EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, iar marcajul CE este vizibil pe o parte a mânerului.
În cazul utilizării unei extensii cu conector unghiular, direcția cablului de ieșire este prezentată în Fig. 1.
Mânerul EBR-SWM poate fi asamblat cu mânerul EBR.
Date tehnice
Forța de tracțiune și rezistența la impact: valorile F1, F2, L1 și L2 indicate în tabel au fost obținute în timpul încercărilor de rupere efectuate cu echipamentul dinamometric corespunzător în condițiile de încercare indicate în figură, la temperatura ambiantă.
| Caracteristici electrice | |||
| Sarcină | Tensiune | Curent | Cicluri maxime |
| Rezistiv | 28 Vdc | 4 A | 25000 |
| Rezistiv | 115 V c.a., 60 Hz | 1 A | 25000 |
| Inductiv | 28 Vdc | 2 A | 25000 |
| DWV | 1.050 Vrms | - | - |
| Nivel logic | 5 V c.c. | 10 mA | 1 x 106 |
| Curent condiționat de scurtcircuit: 1000 A | |||
*Pentru versiunea cu conector, tensiunea maximă admisă este de 24 V, iar curentul maxim admis este de 2 A.
