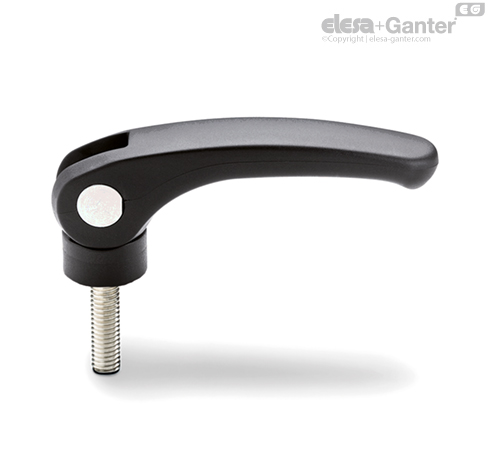

LAC-p Mânere de strângere cu camă Fără piuliță inelară reglabilă, pin rotativ cu tijă filetată din oțel zincat

Caracteristici și aplicații

Mânerul cu camă este un dispozitiv care permite o prindere rapidă și sigură.

Modelul LAC-R cu piuliță inelară reglabilă (patent ELESA) oferă o prindere rapidă și sigură. Piulița inelară striată de pe bază permite reglarea forței de strângere aplicate în timp ce se blochează mânerul în poziția dorită.

Variante speciale la cerere

Mânere de strângere cu camă cu element de conectare, negăurite, pentru o curățare mai bună (pentru cantități suficiente).

Recomandări pentru asamblare

LAC-B, LAC-SST, LAC-B-R și LAC-SST-R cu gaură filetată. Șurubul în care este montat mânerul cu camă trebuie să iasă în afară de pe suprafața de asamblare cu o lungime maximă de h1 max de la opritorul de capăt, așa cum se arată în tabel și Fig.1. Utilizatorul va observa că valoarea maximă h1 este atinsă în timp ce șurubul se sprijină pe opritorul de capăt al elementului de conectare.

Instrucțiuni pentru strângere și reglare

• LAC: ridicați și rotiți maneta în sensul acelor de ceasornic până când se oprește, apoi, pentru a finaliza fixarea, coborâți mânerul al cărui punct de sprijin este o camă excentrică care controlează baza prin rotire.

• LAC-R: rotiți mânerul în sensul acelor de ceasornic până când se oprește.

Reglare fină: rotiți piulița inelară reglabilă zimțată în sensul acelor de ceasornic sau în sens invers acelor de ceasornic pentru a calibra forța de strângere și puneți maneta în poziția dorită. Piulița inelară este marcată cu valori de reglare minime și maxime: o jumătate de rotație este suficientă pentru reglare.

Fixare: coborâți mânerul al cărui punct de sprijin este o camă excentrică care controlează baza de reglare prin rotire.
