LAC-B
LAC.

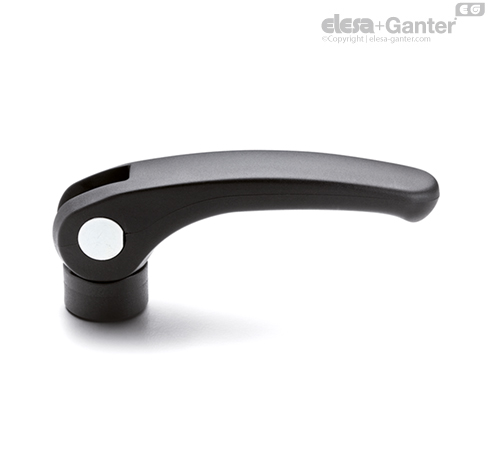

Mânere de strângere cu camă
cu indexor, tehnopolimer
Fără piuliță inelară reglabilă, pin rotativ cu gaură filetată din oțel zincat
cu indexor, tehnopolimer
Fără piuliță inelară reglabilă, pin rotativ cu gaură filetată din oțel zincat
Specificații principaleInformații generaleAlte execuțiiInstrucțiuni de utilizare
Specificații principale
Corp mâner cu camă
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Ax rotativ
Oțel zincat lucios sau oțel inoxidabil AISI 303, cu gaură filetată sau tijă filetată.
Elementul de conectare și retenție între mâner și baza glisantă a camei
Tehnopolimer pe bază de poliamidă (PA), de culoare neagră.
Bază glisantă a camei
SUPER-Tehnopolimer pe bază de poliamidă (PA), de culoare neagră.
Piuliță inelară moletată, reglabilă
SUPER-Tehnopolimer pe bază de poliamidă (PA), de culoare neagră.
Execuții standard
- LAC-B: poziționare fără piuliță inelară reglabilă, pin rotativ cu gaură filetată din oțel zincat.
- LAC-SST: poziționare fără piuliță inelară reglabilă, pin rotativ cu gaură filetată din oțel inoxidabil AISI 303.
- LAC-p: poziționare fără piuliță inelară reglabilă, pin rotativ cu tijă filetată din oțel zincat, capăt plat, șanfrenat UNI 947: ISO 4753 Date tehnice).
- LAC-SST-p: poziționare fără piuliță inelară reglabilă, pin rotativ cu tijă filetată din oțel inoxidabil AISI 303, capăt plat, teșit UNI 947: ISO 4753 Date tehnice).
- LAC-B-R: poziționare cu piuliță inelară reglabilă, pin rotativ cu gaură filetată din oțel zincat.
- LAC-SST-R: poziționare cu piuliță inelară ajustabilă, știft rotativ cu gaură filetată din oțel inoxidabil AISI 303.
- LAC-p-R: poziționare cu piuliță inelară reglabilă, pin rotativ cu tijă filetată din oțel zincat, capăt plat, teșit UNI 947: ISO 4753 (a se vedea Date tehnice).
- LAC-SST-p-R: poziționare cu piuliță inelară reglabilă, pin rotativ cu tijă filetată din oțel inoxidabil AISI 303, capăt plat, teșit UNI 947: ISO 4753Date tehnice).
Informații generale
Caracteristici și aplicații
Mânerul cu camă este un dispozitiv care permite o prindere rapidă și sigură.
Modelul LAC-R cu piuliță inelară reglabilă (patent ELESA) oferă o prindere rapidă și sigură. Piulița inelară striată de pe bază permite reglarea forței de strângere aplicate în timp ce se blochează mânerul în poziția dorită.
Alte execuții
Variante speciale la cerere
Mânere de strângere cu camă cu element de conectare, negăurite, pentru o curățare mai bună (pentru cantități suficiente).
Instrucțiuni de utilizare
Recomandări pentru asamblare
LAC-B, LAC-SST, LAC-B-R și LAC-SST-R cu gaură filetată. Șurubul în care este montat mânerul cu camă trebuie să iasă în afară de pe suprafața de asamblare cu o lungime maximă de h1 max de la opritorul de capăt, așa cum se arată în tabel și Fig.1. Utilizatorul va observa că valoarea maximă h1 este atinsă în timp ce șurubul se sprijină pe opritorul de capăt al elementului de conectare.
Instrucțiuni pentru strângere și reglare
- LAC: ridicați și rotiți maneta în sensul acelor de ceasornic până când se oprește, apoi, pentru a finaliza fixarea, coborâți mânerul al cărui punct de sprijin este o camă excentrică care controlează baza prin rotire.
- LAC-R: rotiți mânerul în sensul acelor de ceasornic până când se oprește.
Reglare fină: rotiți piulița inelară reglabilă zimțată în sensul acelor de ceasornic sau în sens invers acelor de ceasornic pentru a calibra forța de strângere și puneți maneta în poziția dorită. Piulița inelară este marcată cu valori de reglare minime și maxime: o jumătate de rotație este suficientă pentru reglare.
Fixare: coborâți mânerul al cărui punct de sprijin este o camă excentrică care controlează baza de reglare prin rotire.
