Specificații principale
Corpul mânerului
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare gri-neagră, finisaj mat.
Buton de comandă
Tehnopolimer, culoare cenușiu-negru, finisaj lustruit
Furcă elastică și inel elastic
Tehnopolimer pe bază de rășină acetală (POM), de culoare neagră.
Execuții standard
Element de strângere din tehnopolimer armat cu fibră de sticlă, cu pin de fixare, de culoare neagră, cu striații pe partea proeminentă pentru o strângere inițială mai ușoară. Arc de revenire din oțel inoxidabil AISI 302.
- ERX-SST-RC: Inserţie din oțel inoxidabil AISI 303, gaură înfundată filetată.

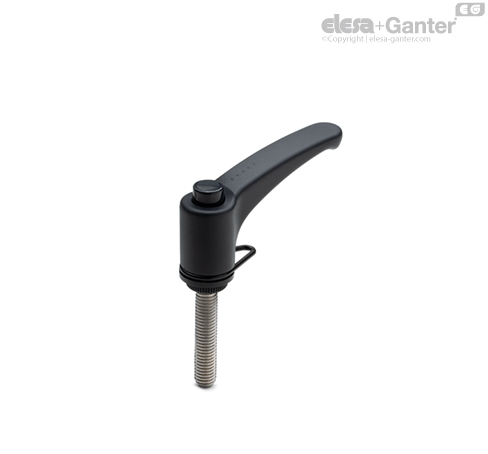

- ERX-SST-p-RC: AISI 303 știft filetat din oțel inoxidabil, cu capăt plat șanfrenat UNI 947 : ISO 4753 (a se vedea Date tehnice).
Informații generale
Caracteristici și aplicații
Furca, situată între mâner și inelul elastic, se poate roti liber.
Corespunzător pentru utilizare atunci când este necesar să se evite pierderea mânerului.
Deosebit de potrivite atunci când unghiul de rotire al mânerului este limitat din cauza lipsei de spațiu.
Comparativ cu alte tipuri de mânere ajustabile cu tijă filetată din metal, această soluție oferă:
- izolație electrică absolută pentru operator
- fără piese din oțel vizibile supuse ruginii
- o eliberare mai confortabilă a mânerului.
Rezistența la deformare
Mânerele ajustabile sunt în general utilizate pentru operațiuni repetitive de prindere, uneori cu frecvență foarte înaltă.
Prin urmare, rezistența la solicitări (adică rezistența la cicluri de strângere repetate) a mânerului este deosebit de importantă și în special rezistența elementului dințat care transmite forța de strângere de la mâner la elementul filetat (capsa sau știftul).
De fapt, rezultatele mai multor teste de laborator, realizate cu un instrument special care simulează cele mai severe condiții de utilizare, au arătat că mânerul ajustabil ERX.78 poate rezista fără probleme mai mult de 100.000 de cicluri de strângere, sub acțiunea unei forțe de 490 N (a se vedea graficul).
Tehnopolimerul special, armat cu fibră de sticlă, permite mânerelor ajustabile ELESA să garanteze valori ale rezistenței la stres mult mai mari decât cele generate în condiții normale de lucru.
Instrucțiuni de utilizare
Instrucțiuni de utilizare
Pentru a regla în timp ce strângeți, ridicați mânerul pentru a decupla dinții de pe elementul de strângere și readuceți-o în poziția de pornire. Când mânerul este eliberat, arcul de revenire se va cupla automat pe dinți.
Variante speciale la cerere
Variante speciale la cerere
- CT-S: lanțuri cu bile din tehnopolimer și oțel inoxidabil.
- GN 111: lanțuri cu bile din oțel inoxidabil sau alamă.
- CV-T: cabluri de retenție din polietilenă și oțel inoxidabil.
- GN 111.2: cabluri de retenție din oțel inoxidabil.
- GN 111.4: cabluri spiralate pentru asigurarea pinilor de blocare, din poliuretan și oțel inoxidabil.
