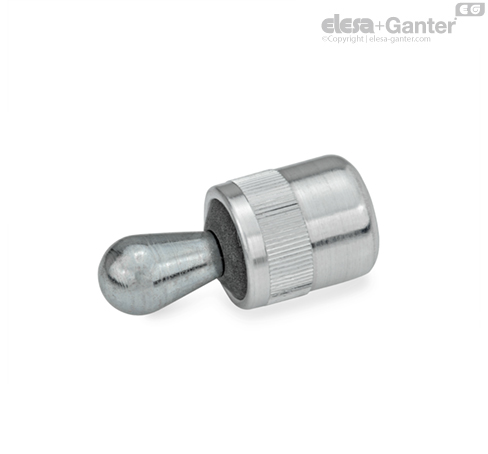

GN 715-SB Pini de presiune laterală Pin de presiune din oțel, cu etanșare

Pinii de presiune laterală cu arc GN 715 sunt elemente versatile și practice de reținere, poziționare și prindere a pieselor de prelucrat.

Aceștia elimină alternativele costisitoare, economisesc spațiu și sunt ușor de instalat. Corpul moletat necesită doar o toleranță la găuri de H8.

Pentru montarea ușoară, este disponibil un instrument adecvat GN 715.1 (consultați tabelul).

Cazul 1:

Înălțimea piesei de prelucrat t este mai mare decât înălțimea conului l₃

m = d₁/2 - w/2

Cazul 2:

Înălțimea piesei de prelucrat t este mai mică decât înălțimea conului l₃

m = d₁/2 - (l₃-t) x 0,123

Dacă poziția găurii de montaj este determinată conform specificațiilor, va fi disponibilă mișcarea completă a pinului de presiune laterală pentru a acoperi toleranța piesei de prelucrat.

În cazul 1, forța de strângere laterală este cuplată cu o tragere în jos care presează piesa de prelucrat pe suprafața de contact.

Pentru instalare se recomandă utilizarea unei scule pentru montaj GN 715.1 sau a unei scule pentru montaj GN 713.1.

Bucșele excentrice GN 715.2 sunt un ajutor de asamblare pentru pinii de presiune laterală GN 714/GN 715. Acestea permit reglarea pinilor de presiune laterală în poziția de strângere cea mai favorabilă, de exemplu pentru a reduce intervalele de toleranță mai mari ale unei piese de prelucrat.
