Specificație

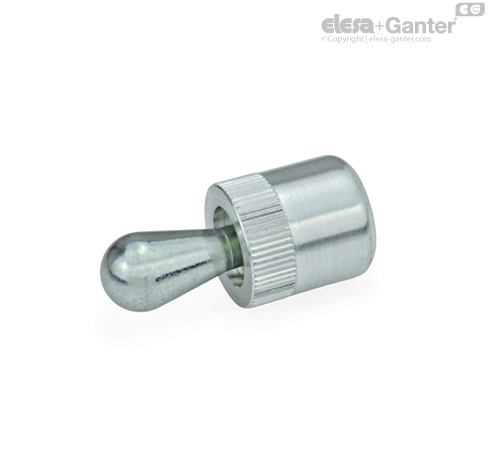

- Tip SA: pin de presiune din oțel, fără etanșare
- Tip KA: pin de presiune din plastic, fără etanșare
- Tip SB: pin de presiune din oțel, cu etanșare
- Tip KB: pin de presiune din plastic, cu etanșare
- Oțel pentru tipul SA / SB
- Plastic pentru tipul KA / KB
- Lumină de forță de împingere laterală
- Forța de împingere laterală medie
- Oțel de primăvară înnegrit
- Forța de împingere laterală grea
- Oțel pentru arcuri zincat, pasivat albastru
Cauciuc de cloropren (CR)
Informații
Pinii de presiune laterală cu arc GN 715 sunt elemente versatile și practice de reținere, poziționare și prindere a pieselor de prelucrat.
Aceștia elimină alternativele costisitoare, economisesc spațiu și sunt ușor de instalat. Corpul moletat necesită doar o toleranță la găuri de H8.
Pentru montarea ușoară, este disponibil un instrument adecvat GN 715.1 (consultați tabelul).
Instrucțiuni tehnice și de instalare
Poziția găurii de montaj rezultă din lungimea piesei de prelucrat lm plus decalajul găurii m, care este calculat după cum se arată mai jos:
w = intervalul maxim de mișcare al pinului de presiune
t = înălțimea piesei de prelucrat
m = decalajul găurii
Cazul 1:
Înălțimea piesei de prelucrat t este mai mare decât înălțimea conului l3
m = d1/2 - w/2
Cazul 2:
Înălțimea piesei de prelucrat t este mai mică decât înălțimea conului l3
m = d1/2 - (l3-t) x 0,123
Dacă poziția găurii de montaj este determinată conform specificațiilor, va fi disponibilă mișcarea completă a pinului de presiune laterală pentru a acoperi toleranța piesei de prelucrat.
În cazul 1, forța de strângere laterală este cuplată cu o tragere în jos care presează piesa de prelucrat pe suprafața de contact.
Pentru instalare se recomandă utilizarea unei scule pentru montaj GN 715.1 sau a unei scule pentru montaj GN 713.1.
Bucșele excentrice GN 715.2 sunt un ajutor de asamblare pentru pinii de presiune laterală GN 714/GN 715. Acestea permit reglarea pinilor de presiune laterală în poziția de strângere cea mai favorabilă, de exemplu pentru a reduce intervalele de toleranță mai mari ale unei piese de prelucrat.
