Specificație

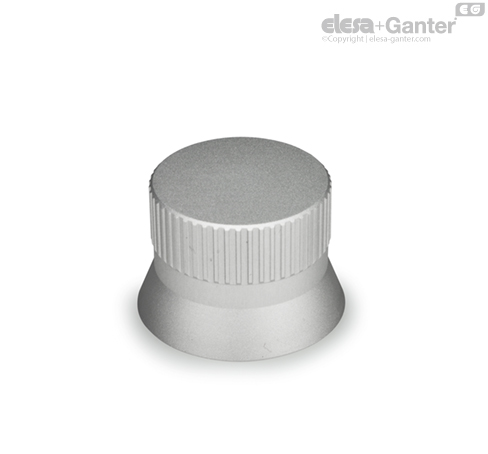

- Tip N: neutru
- Tip M: cu săgeată
- Tip S: cu scală cu 0...9, 20 de gradații
Aluminiu
- Anodizat, culoare naturală
Șurub de strângere DIN 916
Oțel inoxidabil
cu locaș hexagonal și vârf cu serații
Informații
Butoanele de control GN 723.4 pot fi combinate cu flanșele de referință GN 723.3 care au următoarele avantaje:
- sunt prevazute cu un semn de referință corelat cu scara de pe butoanele de control
- oferă suport suplimentar arborelui de comandă
- versiunea cu inel de fricțiune previne mișcarea nedorită datorată vibrațiilor.
Scala și săgeata de pe butoanele de control sunt permanente și ușor lizibile. Pe lângă scala standard (Tip S), acestea pot fi furnizate cu orice tip de gradație.
În ceea ce privește designul, fluxul, poziția și secvența de numerotație a scalei, urmăriți graficul pentru butoane gradate de pe fișa de comandă „Cum se comandă gradațiile” .

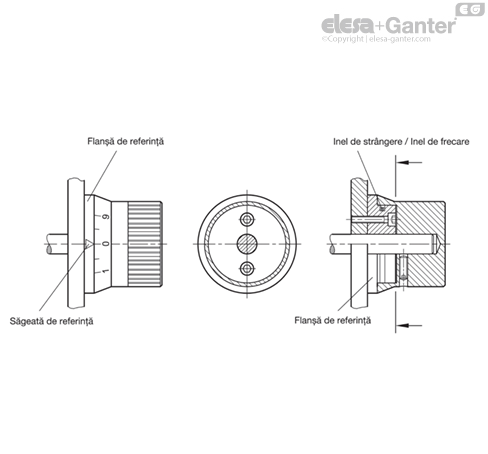

Buton de control GN 723.4 combinat cu o flanșă de referință GN 723.3
