Informații generale
Caracteristici și aplicații
Forma orificiilor cuplelor de conectare din seria MSX este concepută pentru a se potrivi atât cu țevile cu secțiuni transversale rotunde, cât și cu țevile cu secțiuni transversale pătrate; ultima previne rotirea elementelor (vezi Fig. 1).

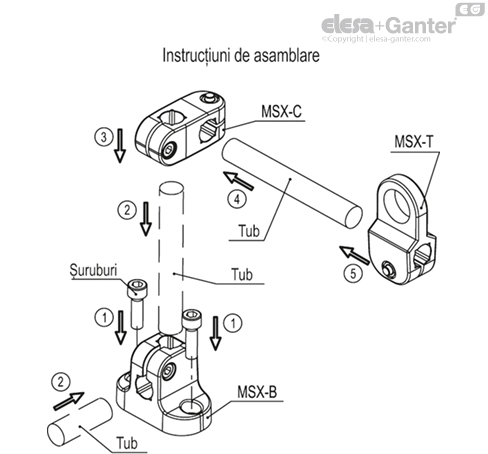

Instrucțiuni de asamblare
Instrucțiuni de asamblare
- Asamblați baza cu ajutorul celor 2 șuruburi cu cap cilindric M6 cu locaș hexagonal (neinclus).
- Introduceți tubul conector în gaura bazei și prindeți-l prin strângerea șurubului de reglare. Cuplul de strângere sugerat este de 5Nm.
- Inserați ţeava conectoare în gaura profilată a cuplei cu două căi.
- Introduceți și celălaltă ţeavă conectoare în gaura cuplei cu două căi.

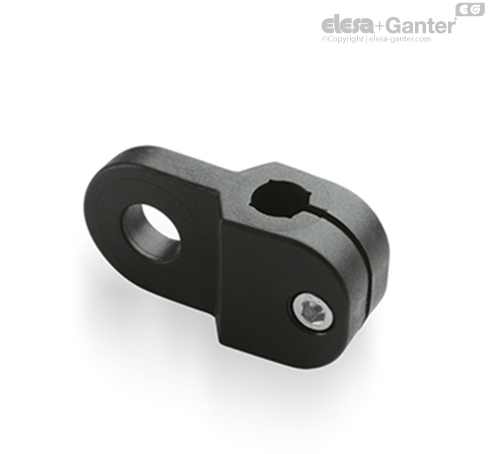

- Fixați pe ţeava conectoare clema dispozitivului corespunzător, aleasă dintre cele șase disponibile. După poziționarea componentelor, prindeți-le prin strângerea șuruburilor de reglare. Cuplul de strângere sugerat este de 5Nm.
