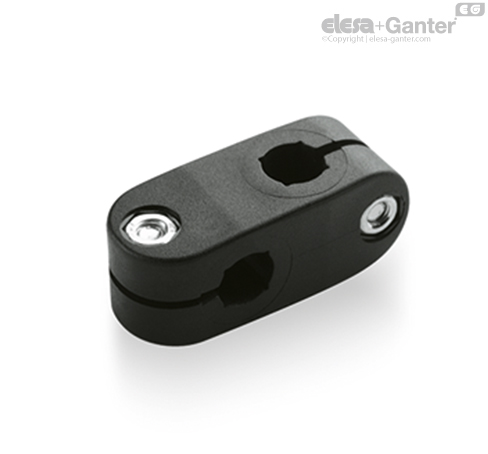

MSX-C Cuple de conectare Conectori de montaj cu două căi

Caracteristici și aplicații

Forma orificiilor cuplelor de conectare din seria MSX este concepută pentru a se potrivi atât cu țevile cu secțiuni transversale rotunde, cât și cu țevile cu secțiuni transversale pătrate; ultima previne rotirea elementelor (vezi Fig. 1).



Instrucțiuni de asamblare

1. Asamblați baza cu ajutorul celor 2 șuruburi cu cap cilindric M6 cu locaș hexagonal (neinclus).
2. Introduceți tubul conector în gaura bazei și prindeți-l prin strângerea șurubului de reglare. Cuplul de strângere sugerat este de 5Nm.
3. Inserați ţeava conectoare în gaura profilată a cuplei cu două căi.
4. Introduceți și celălaltă ţeavă conectoare în gaura cuplei cu două căi.
5. Fixați pe ţeava conectoare clema dispozitivului corespunzător, aleasă dintre cele șase disponibile. După poziționarea componentelor, prindeți-le prin strângerea șuruburilor de reglare. Cuplul de strângere sugerat este de 5Nm.
