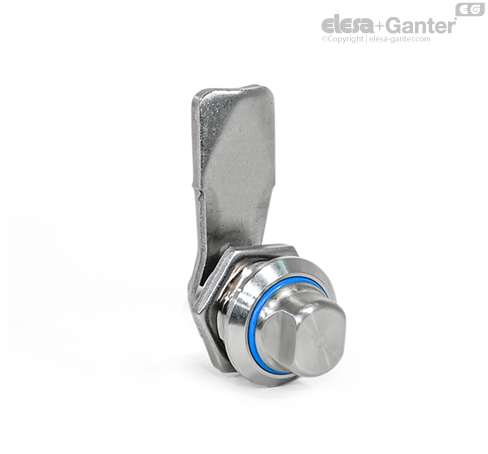

GN 115-IP-AZ13 Încuietori Cu două fațete exterioare

Încuietorile GN 115 se blochează printr-o rotire limitată la 90° care deplasează brațul încuietorii în poziția de blocare din spatele tocului ușii. Teșiturile brațului de blocare ușurează închiderea ușii.

Datorită oțelului inoxidabil din care sunt realizate, încuietorile sunt ideale pentru utilizarea în medii corozive. Datorită garniturilor multiple, piesele au cel mai înalt grad de protecție de IP 69k. Dispozitivele de blocare îndeplinesc, de asemenea, cerințele de igienă de bază în conformitate cu DIN 1672-2 și DIN 14159.

Brațele de blocare sunt disponibile cu diferite unghiuri de îndoire pentru a acoperi o distanță a brațului de blocare A de la 6 la 50 mm (versiunea NI) și de la 6 la 28 mm (versiunea A4).

Încuietorile GN 115 sunt furnizate cu brațele de blocare montate lejer.

• Chei profilate GN 119.2 (pentru tipurile AD7 și AV8)

• Chei profilate GN 1151 (pentru tipul AZ13)

• Plăcuțe de protecție GN 120.2

• Mânere interioare pentru dulapuri GN 120.3

• Ștanțe de perforare tablă metalică GN 123

• Clase de protecție IP

• Caracteristici plastic

• Caracteristici oțel inoxidabil

Pentru instalare, faceți o gaură în ușă, capac sau trapă, așa cum se arată în desenul general.

Odată asamblată, încuietoarea este împinsă prin diametrul găurii din față. Piulița hexagonală poate fi apoi împinsă peste încuietoarea din spate și fixată în poziție.

De obicei, gaura de montare necesară din foaia ușii este realizată prin perforare sau prelucrare cu laser în producția de serie.

Diametrul găurii de instalare poate fi, de asemenea, creat prin găurire sau frezare, așa cum se arată în desenele de ansamblu.

Pentru foi de oțel de serie mică și sub 2 mm grosime, ștanța GN 123 sunt instrumentul pe care trebuie să îl alegeți.
