Specificație
Tipuri

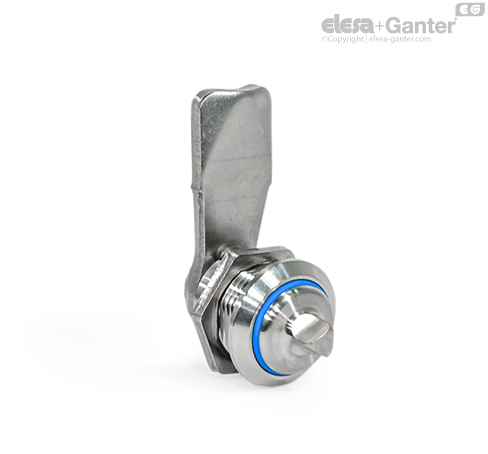

- Tip AD7: cu trei fațete exterioare
- Tip AV8: cu patru fațete exterioare
- Tip AZ13: cu două fațete exterioare
- Cauciuc acrilonitril-butadienic (NBR)
Rezistent la temperaturi între -30 °C și 100 °C
Clasa de protecție: IP 69k
Informații
Încuietorile GN 115 se blochează printr-o rotire limitată la 90° care deplasează brațul încuietorii în poziția de blocare din spatele tocului ușii. Teșiturile brațului de blocare ușurează închiderea ușii.
Datorită oțelului inoxidabil din care sunt realizate, încuietorile sunt ideale pentru utilizarea în medii corozive. Datorită garniturilor multiple, piesele au cel mai înalt grad de protecție de IP 69k. Dispozitivele de blocare îndeplinesc, de asemenea, cerințele de igienă de bază în conformitate cu DIN 1672-2 și DIN 14159.
Brațele de blocare sunt disponibile cu diferite unghiuri de îndoire pentru a acoperi o distanță a brațului de blocare A de la 6 la 50 mm (versiunea NI) și de la 6 la 28 mm (versiunea A4).
Încuietorile GN 115 sunt furnizate cu brațele de blocare montate lejer.
Instrucțiuni privind instalarea și asamblarea
Pentru instalare, faceți o gaură în ușă, capac sau trapă, așa cum se arată în desenul general.
Odată asamblată, încuietoarea este împinsă prin diametrul găurii din față. Piulița hexagonală poate fi apoi împinsă peste încuietoarea din spate și fixată în poziție.
De obicei, gaura de montare necesară din foaia ușii este realizată prin perforare sau prelucrare cu laser în producția de serie.
Diametrul găurii de instalare poate fi, de asemenea, creat prin găurire sau frezare, așa cum se arată în desenele de ansamblu.
Pentru foi de oțel de serie mică și sub 2 mm grosime, ștanța GN 123 sunt instrumentul pe care trebuie să îl alegeți.
