Informații

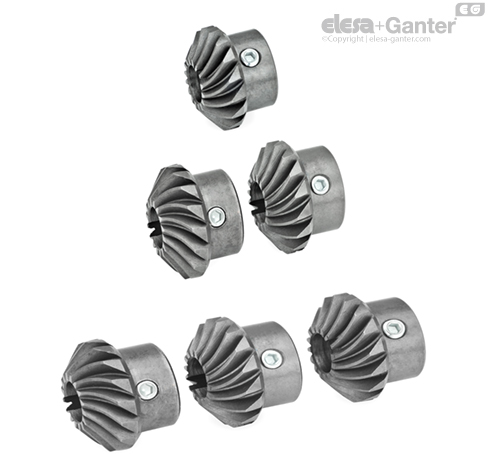

Roțile dințate conice GN 297 sunt utilizate pentru angrenaje unghiulare / angrenaje - T în asociere cu actuatoare liniare / unități de transfer GN 391și carcase GN 298 .
Dintele elicoidal facilitează atât setarea jocului dorit cât și fixarea corectă a poziției angrenajelor conice. De asemenea, angrenajele cu acest tip dantura funcționează la niveluri foarte reduse de zgomot.
Sunt necesare două angrenaje conice pentru un angrenaj unghiular, și trei angrenaje conice pentru un angrenaj T. Acestea sunt disponibile în seturi de tip W, respectiv T.
Rețineți că pot fi asociate doar angrenaje conice cu module identice. Raportul transmisiei este întotdeauna 1:1, deoarece roțile dințate conice au întotdeauna același număr de dinți.
Exemple de utilizare
Două actuatoare liniare culisante paralele GN 291 sunt asociate cu o unitate de transfer GN 391.
Carcasele unghiulare GN 298-W inclusiv roțile dințate conice GN 297 și altă unitate de transfer GN 391 cuplează roata de mână la sistem. Roata de mână este fixată în poziție perpendiculară pe axele de mișcare.
Doi conectori cu flanșă pentru actuator liniar GN 146.1 sunt acționați paralel. Deoarece aceste două actuatoare liniare GN 291 sunt cuplate cu o unitate de transfer GN 391.
Carcasele unghiulare GN 298-T/-W, inclusiv roțile dințate conice GN 297 și altă unitate de transfer GN 391 cuplează roata de mână la sistem. Roata de mână este fixată în poziție paralelă pe axele de mișcare.
