Specificație
Tipuri

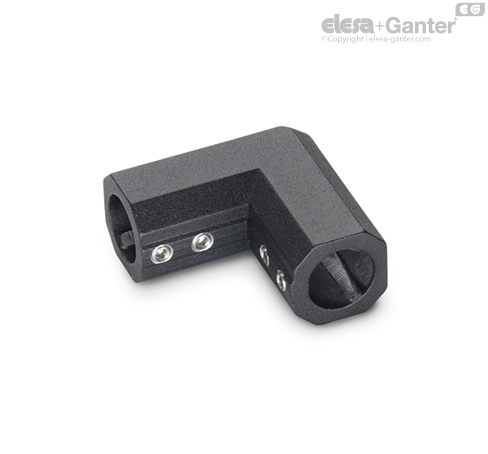

- Tip W: carcasă pentru angrenaje unghiulare
- Tip T: carcasă pentru angrenaje T
Turnare aluminiu sub presiune gravitațională
acoperit cu plastic
negru, RAL 9005, finisaj texturat SW
Șuruburi de strângere
Oţel inoxidabil
Informații
Carcasele GN 298 pentru angrenaje unghiulare / T sunt utilizate în asociere cu roți dințate conice GN 297 și actuatoarele liniare / unitățile de transfer. Angrenajele unghiulare / T sunt concepute pentru a devia mișcarea de rotație a unui actuator liniar / unei unități de transfer cu 90°.
La fiecare livrare sunt incluse instrucțiuni și specificații de funcționare.
Asamblarea actuatoarelor liniare

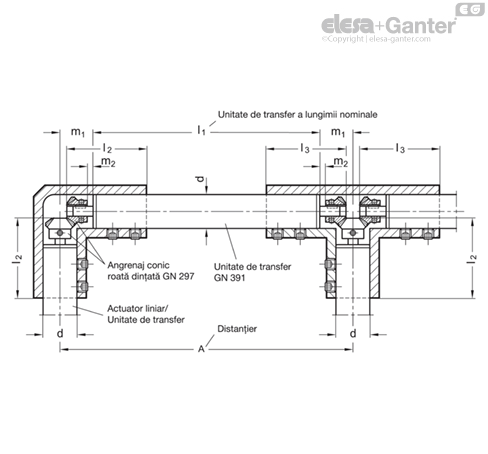

Asamblarea actuatoarelor liniare și a unităților de transfer cu roți dințate conice în carcase GN 298
| d Ø Actuator liniar / sanie | l2 | l3 | m1 | m2 | Roți dințate conice | Carcasă | Lungimea saniei GN 391: l1 = A - 2 x m1 |
| 18 | 41 | 40 | 20 | 4 | GN 297-17,5-K6 | GN 298-28-B18-W/T-SW |
| 30 | 58 | 57 | 26 | 1 | GN 297-26-K8 | GN 298-40-B30-W/T-SW |
| 40 | 75.5 | 73.5 | 32 | 1 | GN 297-35-K12 | GN 298-50-B40-W/T-SW |
| 50 | 90.5 | 87.5 | 32 | 1 | GN 297-35-K12 | GN 298-60-B50-W/T-SW |
Exemple de utilizare
Două actuatoare liniare culisante paralele GN 291 sunt asociate cu o unitate de transfer GN 391.
Carcasele unghiulare GN 298-W inclusiv roțile dințate conice GN 297 și altă unitate de transfer GN 391 cuplează roata de mână la sistem. Roata de mână este fixată în poziție perpendiculară pe axele de mișcare.
Doi conectori cu flanșă pentru actuator liniar GN 146.1 sunt acționați paralel. Deoarece aceste două actuatoare liniare GN 291 sunt cuplate cu o unitate de transfer GN 391.
Carcasele unghiulare GN 298-T/-W, inclusiv roțile dințate conice GN 297 și altă unitate de transfer GN 391 cuplează roata de mână la sistem. Roata de mână este fixată în poziție paralelă pe axele de mișcare.
