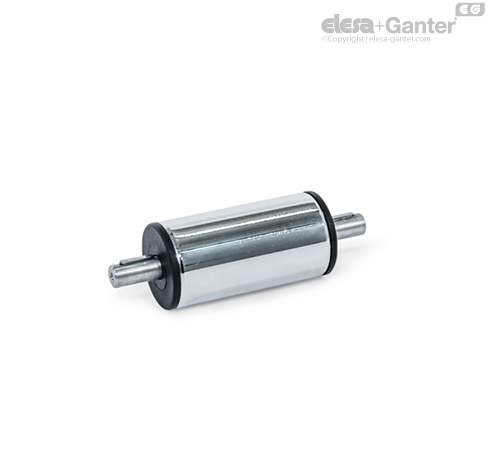

GN 391-SCR Transmisie / Unități de transfer Oțel, cromat

Unitățile de transfer GN 391 sunt utilizate, de obicei, în asociere cu actuatoare liniare. Acestea sunt concepute pentru a transfera mișcarea de rotație pentru acționarea actuatoarelor liniare către o altă sau următoarea poziție.

Unitatea de transfer cu lungimea standard l₁ este un model special: Este concepută pentru a roti axa de acționare al actuatoarelor liniare (roata de mână) la 90°, cu angrenajul unghiular.

Ca și în cazul actuatoarelor liniare, pot fi instalate indicatoare digitale de poziție.

• Roțile dințate conice, roțile de mână, conectorii pentru țevi și accesoriile pot fi comandate separat.

• Toleranțe fundamentale-ISO

• Caracteristici oțel inoxidabil

• Exemple de asamblare și utilizare a unităților de transfer



Două actuatoare liniare culisante paralele GN 291 sunt asociate cu o unitate de transfer GN 391.

Carcasele unghiulare GN 298-W inclusiv roțile dințate conice GN 297 și altă unitate de transfer GN 391 cuplează roata de mână la sistem. Roata de mână este fixată în poziție perpendiculară pe axele de mișcare.



Doi conectori cu flanșă pentru actuator liniar GN 146.1 sunt acționați paralel. Deoarece aceste două actuatoare liniare GN 291 sunt cuplate cu o unitate de transfer GN 391.

Carcasele unghiulare GN 298-T/-W, inclusiv roțile dințate conice GN 297 și altă unitate de transfer GN 391 cuplează roata de mână la sistem. Roata de mână este fixată în poziție paralelă pe axele de mișcare.
