Specificație
Carcasă din aluminiu
neacoperit
Placă de strângere cu filet interior
călit, negru
Codificarea arcului de presiune
Forță, presiune joasă: gri
presiune medie: lipsă
presiune ridicată: argintiu
Garnitură de cauciuc
NBR (Perbunan)
Informații

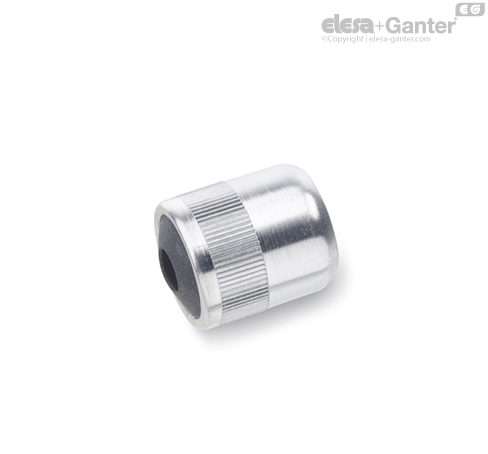

Pinii de presiune laterală GN 714 sunt rezultatul evoluției ulterioare a GN 715 Este la latitudinea clientului să proiecteze propriul pin de presiune care poate fi înșurubat pe placa de strângere.
Acest design extinde domeniul de aplicare pentru pinii de presiune laterală, oferind avantaje identice, adică elimină alternativele costisitoare, economisesc spațiu și sunt simplu de instalat. Corpul moletat necesită doar o gaură tolerată H8.
Pentru montarea ușoară, este disponibil un instrument adecvat GN 715.1-... (consultați tabelul).
Instrucțiuni privind fabricarea și asamblarea
w = Mișcarea pinului
F = presiune laterală în N
presiune inițială = F0
presiune finală = 1,1 x F0
a2-a1 = Interval de prindere pentru piesa de prelucrat
x = distanța axa găurii bucșei de presiune – punctul de presiune la w2
x1 pentru cel mai înalt punct de presiune (a 1)
x2 pentru cel mai jos punct de presiune (a 2)
l0 = distanța opritor – axa găurii bucșei de presiune
l0 = lm + x
lm = Lungimea medie a piesei de prelucrat lmax. + lmin./2
Pentru punctele de contact (înălțimea piesei de prelucrat) între 1 și
a 2 trebuie utilizată o valoare pentru x situată între x1 și
x2 (interpolare).
Respectând valorile de mai sus, mișcarea completă a pinului de presiune laterală va fi disponibilă pentru a acoperi toleranța piesei de prelucrat.
Pentru introducerea pinilor de presiune laterală se recomandă utilizarea unei unelte de montare GN 715.1 sau a unei chei GN 713.1.
Bucșe excentrice GN 715.2 sunt accesorii pentru echipamente GN 714 /GN 715. Acestea permit o setare optimă precisă pentru pinii de presiune laterală. Acest lucru permite o ajustare la L0 pentru a cuprinde, spre exemplu, un interval de toleranță mai mare pe o piesă de prelucrat.
