Specificație
Bile
Oțel inoxidabil AISI 420C
Arc
Oțel inoxidabil AISI 631
rezistent la temperaturi de până la 250 °C
Informații

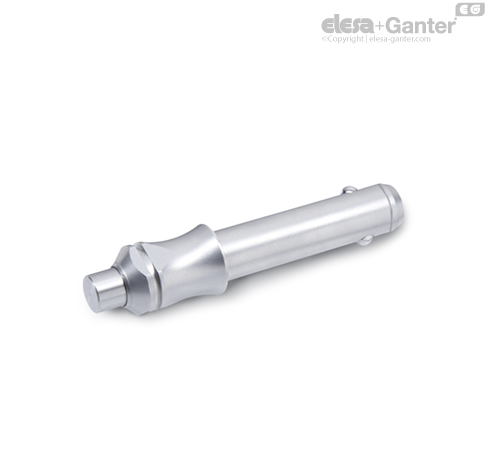

Pinii de blocare cu bilă din oțel inoxidabil GN 113.4 sunt utilizați pentru fixarea, conectarea și blocarea rapidă a diferitelor componente și piese de prelucrat. O aplicație standard sunt pinii de poziționare care trebuie adesea scoși și instalați din nou.
Prin apăsarea butonului cu arc, ambele bile sunt deblocate iar prin eliberarea butonului bilele sunt împinse spre exteriorul bolțului și blocate din nou.
Pinii de blocare cu bilă GN 113.4 sunt renumiți pentru forma lor compactă. Inelul de securizare este inclus și nemontat.
Detaliile din tabelul de mai sus referitoare la rezistența la forfecare sunt oferite doar teoretic și orientativ. Acestea sunt valori recomandate opționale și exclud orice obligații. Acestea nu constituie, în general, nici o garanție a calității și stării. Utilizatorul poate stabili, de la caz la caz, dacă produsul este potrivit pentru scopul prevăzut.
Capacitatea de încărcare a pinilor de blocare cu bilă/bolțurilor de blocare
Informații
Capacitățile de încărcare specificate în tabel pentru rezistența la forfecare pe ambele fețe (forța de rupere) au fost calculate sau definite teoretic pe baza DIN 50141.
În același timp, secțiunea transversală S a bolțului periclitat, confirm unei schițe din apropiere, a fost avută în vedere în două planuri de forfecare înainte de rupere.
Valorile au fost obținute printr-o serie de teste prin care un număr limitat de picioare de nivelare au fost supuse, pentru o perioadă limitată de timp, la o încărcare statică verticală asupra picioarelor. În general, nu constituie o garanție a stării.
Utilizatorul trebuie să stabilească dacă produsul este potrivit scopului preconizat. Factorii de mediu pot influența valorile specificate.
La proiectare trebuie luat un calcul un factor de siguranță corespunzător.
Capacitate de încărcare F în kN ≈ rezistență la forfecare pe două fețe conform. DIN 50141 (rezistență la rupere)
