Informații

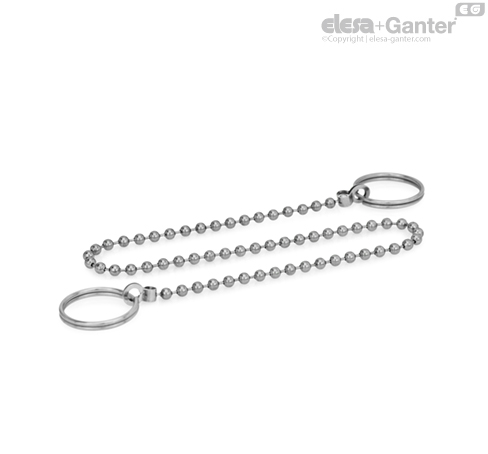

Lanțurile cu bile GN 111.5 sunt utilizate în principal în asociere cu pinii de blocare cu bile și pinii de blocare axială.
Lanțurile cu bile nu au nicio rigiditate datorită designului lor
Inelele elastice sunt furnizate în stare nemontată. Ambele inele au același Ø d1.
Detaliile privind sarcinile statice sunt valori orientative oferite fără garanție.
Potrivit ideal pentru pini de blocare cu bilă și pini de blocare cu încuietoare axială:
| Potrivit ideal pentru pini de blocare cu bilă și pini de blocare cu încuietoare axială cu știfturi de Ø.: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | toate | 5 / 6 / 8 / 10 | toate | 6 / 8 | 6 / 8 / 10 / 12 | toate | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
