Specificație
Pin
Oțel
zincat, pasivat albastru
Lamelele
Tablă din oțel inoxidabil AISI 304
Mâner de tip L
Plastic (Poliamidă PA)
- Temperatura de funcționare până la 80 °C
Buton de comandă / Glisieră
Plastic, poliacetal (POM)
- Temperatura de funcționare până la 80 °C
Arc de compresie
Informații

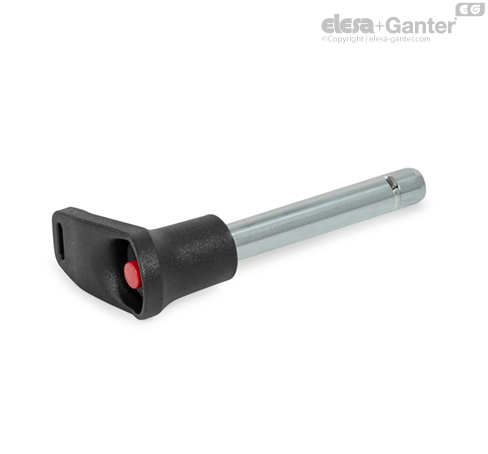

Bolțurile de blocare GN 114.11 cu încuietoare axială sunt utilizate pentru a fixa rapid, conecta și securiza diferite componente. De regulă, sunt utilizate ca bolțuri portante care trebuie să fie asamblate și dezasamblate frecvent.
Lamelele dreptunghiulare fabricate din tablă din oțel inoxidabil mențin pinul de blocare în poziție axială în gaură. Se retrag odată cu butonul de comandă și, când este eliberat, arcurile de compresie le aduc în poziția blocată. Lamelele nu sunt aliniate cu mânerul în formă de L.
Anexa tehnică cuprinde valorile de sarcină pentru rezistența la forfecare dublă(rezistența la rupere).
Capacitatea de încărcare a pinilor de blocare cu bilă/bolțurilor de blocare
Informații
Capacitățile de încărcare specificate în tabel pentru rezistența la forfecare pe ambele fețe (forța de rupere) au fost calculate sau definite teoretic pe baza DIN 50141.
În același timp, secțiunea transversală S a bolțului periclitat, confirm unei schițe din apropiere, a fost avută în vedere în două planuri de forfecare înainte de rupere.
Valorile au fost obținute printr-o serie de teste prin care un număr limitat de picioare de nivelare au fost supuse, pentru o perioadă limitată de timp, la o încărcare statică verticală asupra picioarelor. În general, nu constituie o garanție a stării.
Utilizatorul trebuie să stabilească dacă produsul este potrivit scopului preconizat. Factorii de mediu pot influența valorile specificate.
La proiectare trebuie luat un calcul un factor de siguranță corespunzător.
Capacitate de încărcare F în kN ≈ rezistență la forfecare pe două fețe conform. DIN 50141 (rezistență la rupere)
