Specificație
- Tip A: fără mâner
- Tip D: cu buton rotativ
- Versiune B: fără canal de pană
- Versiune K: cu canal de pană DIN 6885-1 P9
- Versiune Z: cu bucșă elastică
- Codificări S: cu scală standard cu 0...90, 100 de gradații, cu scală d1/100 A RA 0-10 20...90/10 (doar pentru cod de alezaj Z)
Aluminiu
- Gradații pentru codificarea S
Bucșă elastică / Piuliță hexagonală
Șurub de strângere DIN 916
Oțel inoxidabil
cu locaș hexagonal și vârf cu serații
Plastic, poliamidă (PA)
Informații

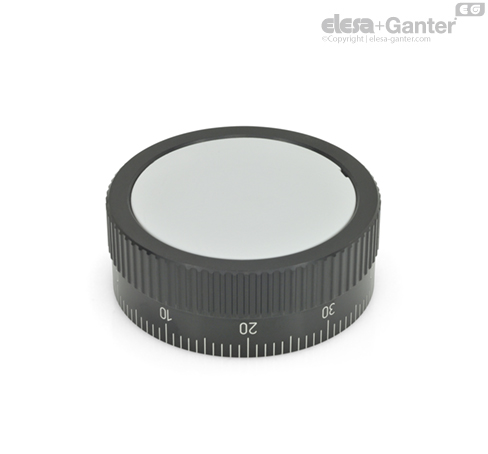

Roțile de mână de control GN 736.1 sunt utilizate pentru reglajul operațiilor cu un cuplu redus. Reglajul grosier este realizat cu ajutorul mânerului cilindric (aderență cu vârful degetelor) urmat de un reglaj fin cu ajutorul circumferinței striate a roții de mână.
Versiunea prevăzută cu bucșă elastică asigură un montaj absolut fiabil pe ax, și, în același timp, permite reglajul ușor al roții ajustabile cu inelul gradat. Scala este rezistentă la uzură și ușor lizibilă, întrucât numerele colorate gravate în aluminiu se deosebesc de suprafața neagră anodizată. Pe lângă scala standard (Codificare S), roțile de mână de control pot fi distribuite cu orice tip de gradație.
A se vedea informațiile complete despre gradațiile disponibile, secvența, poziția de numerotație și tipul de scală la „Cum se ordonează gradația” .
