Informații
Suporturile senzor GN 801.3 sunt concepute ca accesorii pentru GN 810 și GN 820 clemele de strângere din serie și permit monitorizarea fără contact a pozițiilor de strângere utilizând un senzor inductiv.
Atunci când mânerul de strângere este în poziția de strângere, senzorul electronic furnizează un semnal ridicat, de exemplu, unei unități de control a mașinii și indică suplimentar această stare de comutare cu ajutorul unui LED pe senzor.
Prin urmare, erorile de operare pot fi detectate în mod fiabil, iar fiabilitatea procesului poate fi mărită,
Suportul senzor poate fi adaptat clemelor de strângere și montat pe dreapta sau pe stânga, în funcție de situația de instalare a clemei de strângere. Toate componentele sunt furnizate nemontate ca un set. Senzorul de proximitate nu este inclus în pachetul de livrare a nr. de identificare 2.
Instrucțiuni de asamblare

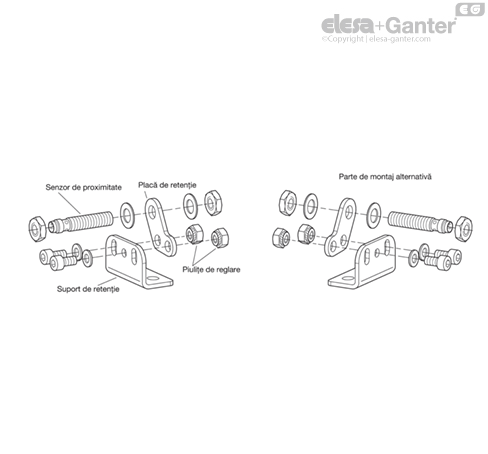

Suporturile senzor pot fi montate pe dreapta sau pe stânga clemei de strângere. Pentru a face acest lucru, piulițele de reglare trebuie strânse în stânga sau în dreapta plăcii de reținere, pentru a le securiza împotriva rotației și pierderii. Acest lucru facilitează asamblarea ulterioară a suportului senzor și ajustarea senzorului. Schimbarea ulterioară a părții de montaj nu este prevăzută.
Senzorul este introdus în alezaj în suportul de retenție în funcție de partea de montaj selectată, iar adâncimea este reglată și fixată cu ajutorul piulițelor astfel încât mânerul de strângere să îl comute în mod fiabil în poziția de strângere.
