Specificație
Tipuri
- Tip A: versiune cu braț bifurcat, cu două șaibe
- Tip C: versiune cu braț bifurcat, cu două șaibe și GN 708.1
- Tip E: versiune cu braț bifurcat, cu clemă

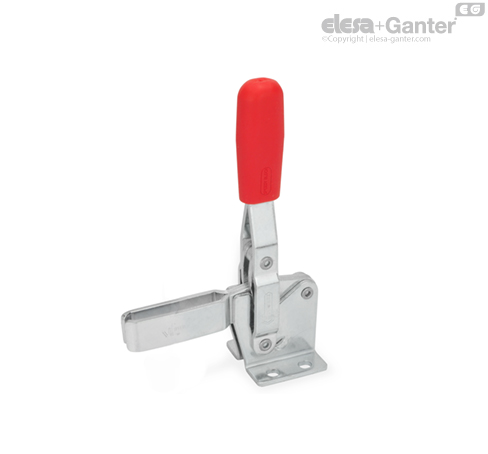

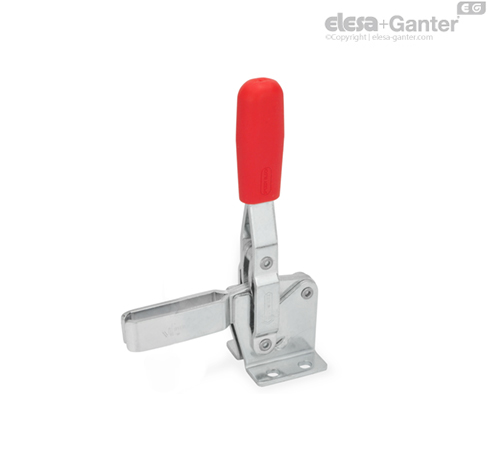

Versiunea din oțel
- Oțel călit C10, zincat, pasivat albastru
- Nituri de lagăr (pentru dimensiuni de 230 și mai mari), călite
Toate părțile mobile
gresate cu lubrifiant special
Mâner
Plastic roșu de înaltă calitate, rezistent la ulei
Şurub de strângere GN 708.1, Tip A
- Vârf de cauciuc 85 Shore A

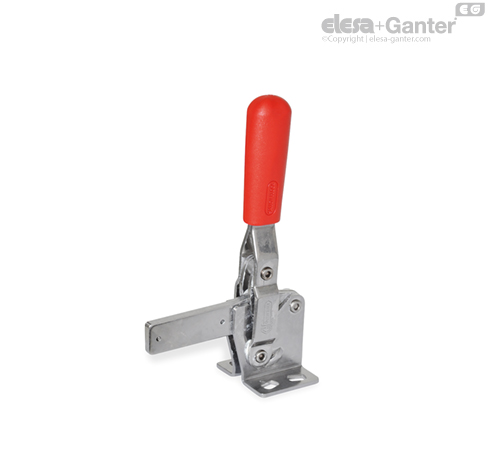

Model din oțel inoxidabil NI
Oțel inoxidabil AISI 304
Toate părțile mobile
gresate cu lubrifiant special
Mâner
Plastic roșu de înaltă calitate, rezistent la ulei
Şurub de strângere GN 708.1, Tip A
- Vârf de cauciuc 85 Shore A
Informații
În cazul clemelelor cu acționare rapidă cu acțiune verticală GN 810 mânerul și bara de fixare se deplasează în aceeași direcție. În poziția fixată, mânerul de operare este în poziția verticală.
Clemele cu acționare rapidă cu acțiune verticală în versiunea cu braț bifurcat cu două șaibe (Tip A) pot găzdui un șurub de strângere specific aplicației. Pentru tipul C este inclus un tampon de strângere din cauciuc (neopren).
Versiunea de tip E poate fi utilizată fie prin sudarea clemei, care poate găzdui apoi o componentă de fixare specifică aplicației, fie prin utilizarea brațului împreună GN 809 cleme de montaj pentru a fixa piesa de lucru.
