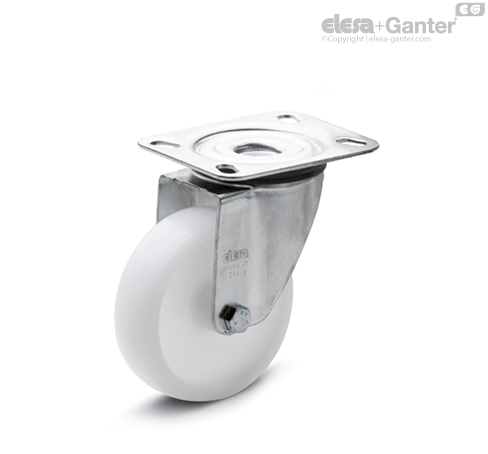

RE.F8-SBL-N Rotile din poliamidă monobloc fără rulmenți suport cu placa rotativă, fără frână, din oțel

Corp roată

Tehnopolimer pe bază de poliamidă (PA).

Acțiune de rulare

Butuc cu gaură de trecere.

Suport placă fixă

Suportul din oțel zincat este proiectat să reziste la sarcini de până la 3000N.

Suport cu placă rotativă

Suportul din oțel zincat este proiectat să reziste la sarcini de până la 3000N. Prezența a două rânduri de bile și contactul direct dintre placă și inelul de rulare cu bile cu ax încorporat asigură o manevrabilitate excelentă. Nu necesită întreținere. Se compune din (vezi Fig.1):

1. placă de montaj: placă de oțel zincat electrolitic;
2. furcă: placă de oțel zincată electrolitic;
3. cale de rulare pentru bile: placă de oțel zincată electrolitic;
4. pin central: încorporat în placa suport, rebordurat la rece;
5. sistem de rotație: două rânduri de bile lubrifiate cu vaselină;
6. etanșare de praf: tehnopolimer gri închis RAL 7015, disponibil numai pentru execuțiile SBL și SBF.

Frână

Frâna totală care blochează roata și rotirea suportului. Dimensiunile optimizate și pedala rabatabilă asigură un spațiu minim ocupat și o ușurință maximă de acționare. Arc din oțel carbon călit.

Execuții standard

• PBL: suport cu placă fixă, fără frână.

• SBL: suport placă rotativă, fără frână.

• SBF: suport placă rotativă, cu frână.

• FBL: suport cu placa rotativă și gaura centrală de trecere, fără frână.

• FBF: suport cu placa rotativă și gaura centrală de trecere, cu frână.
