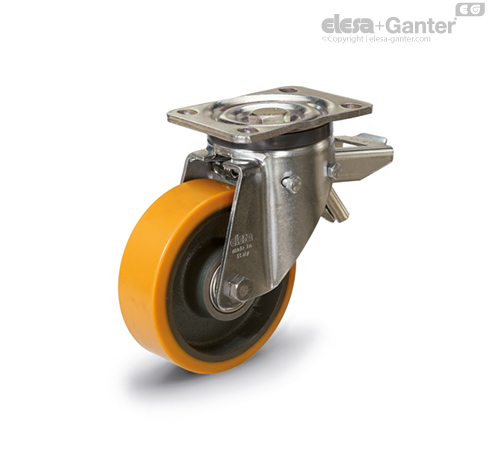

RE.F4-SSF-H Rotile cu suport pentru sarcini medii-grele suport cu placa rotativă, cu frână

Anvelopă

Poliuretan turnat, duritate 92 Shore A.

Corp central al roții

Fontă

Acțiune de rulare

Butuc cu rulmenți cu bile. Soluția ideală pentru sarcini grele și deplasare continuă.

Suport placă fixă

Tablă de oțel zincată, pasivată galben. Suportul este proiectat să reziste la sarcini de până la 7500N. Asigură capacități care îl fac potrivit pentru aplicații industriale grele.

Suport cu placă rotativă

Tablă de oțel zincată, pasivată galben. Prezența a două rânduri de bile și contactul direct dintre placă și inelul de rulare cu bile cu ax încorporat asigură o manevrabilitate excelentă. Nu necesită întreținere. suportul este proiectat să reziste la sarcini de până la 7500N. Asigură capacități care îl fac potrivit pentru aplicații industriale grele.

Se compune din (vezi Fig.1):

1. placă de montaj: tablă de oțel zincată, pasivată galben;
2. furcă: tablă de oțel zincat de culoare galbenă;
3. inel de rulare cu bile: tablă de oțel zincată, pasivată galben;
4. ax central: șurub din oțel clasa 8.8 și piuliță din oțel;
5. sistem de rotație: două rânduri de bile lubrifiate cu vaselină;
6. etanșare la praf: tehnopolimer gri închis, RAL 7015.

Frână

Frână față (RE.F4-100) sau frână spate (RE.F4-125-150-200) cu efect dual, cu blocare simultană a roții și a suportului.Frâna este simplă și eficientă: este acționată și eliberată printr-o acționare simplă de sus în jos, pe vârful a două pedale separate, asigurând astfel confortul maxim de manevrare.La roțile de frânare din spate, eficacitatea frânării poate fi reglată cu ajutorul unui șurub cu locaș cilindric hexagonal M8.

Execuții standard

• PSL-H: consolă fixă, fără frână.
• SSL-H: suport cu placa rotativă, fără frână.
• SSF-H: suport cu placa rotativă, cu frână.
