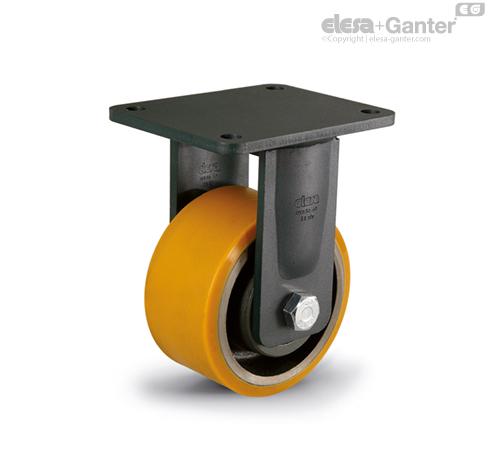

RE.F4-PSL-WEH Rotile cu suport pentru sarcini foarte grele Suport cu placă fixă, fără frână

Anvelopă

Poliuretan turnat, duritate 92 Shore A.

Corp central al roții

Fontă

Acțiune de rulare

Butuc cu rulmenți cu bile. Soluția ideală pentru sarcini grele și deplasare continuă.

Suport placă fixă

Oțel sudat electric, acoperit cu pulbere de culoare verde închis. Suportul este proiectat să reziste la sarcini de până la 23000 N. Potrivit pentru aplicații industriale grele și pentru condiții severe de utilizare, cum ar fi impactul și vitezele mari.

Suport cu placă rotativă

Oțel sudat electric, acoperit cu pulbere de culoare verde închis.

Prezența unui rulment axial și a unui rulment conic asigură o manevrabilitate excelentă, chiar și la sarcină maximă, și sporește rezistența suportului împotriva impactului lateral. Este prevăzută cu ungator cu bilă pentru lubrifiere și sistem împotriva desfacerii piuliței de blocare. Suportul este proiectat să reziste la sarcini de până la 23000 N. Potrivit pentru aplicații industriale grele și pentru condiții severe de utilizare, cum ar fi impactul și vitezele mari.

Se compune din (vezi Fig.1):

1. placă de fixare: oțel forjat cu ax încorporat, înveliș de pulbere de culoare verde închis;
2. furcă: laturi sudate electro-sudate pe flanșă, acoperire cu pulbere de culoare verde închis;
3. sistem de rotație: lagăr axial cu bile și lagăr conic cu role;
4. Lubrificator;
5. sistemul anti-desfacere al piuliței de blocare.

Frână

Frână spate cu efect dublu, cu blocare simultană a roții și a suportului.Frâna este simplă și eficientă: este acționată și eliberată printr-o acționare simplă de sus în jos, pe vârful a două pedale separate, asigurând astfel confortul maxim de manevrare. Eficacitatea frânării poate fi ajustată cu ajutorul unui șurub cu cap cilindric M8.

Execuții standard

• PSL-WEH: suport cu placă fixă, fără frână.
• SSL-WEH: suport cu placa rotativă, fără frână.
• SSF-WEH: suport cu placa rotativă, cu frână.
