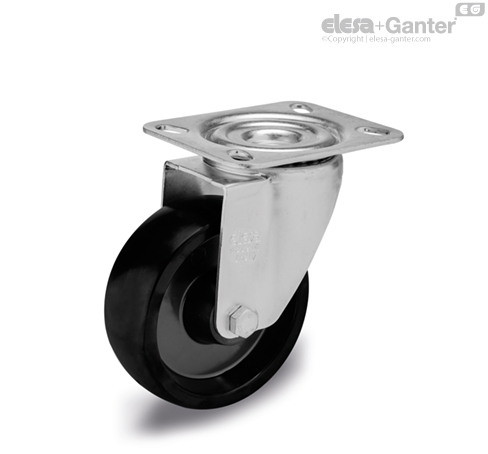

RE.F7-SBL-N-HT Rotile din poliamidă monobloc fără rulmenți suport cu placa rotativă, fără frână, din oțel

Corp central al roții

Roată monobloc din Duroplast pe bază de fenoli (PF) , rezistentă la temperaturi de până la 300°C.

Duritate 92 Shore D ±5.

Acțiune de rulare

Butuc și lagăr din oțel și PTFE.

Suport cu placă rotativă

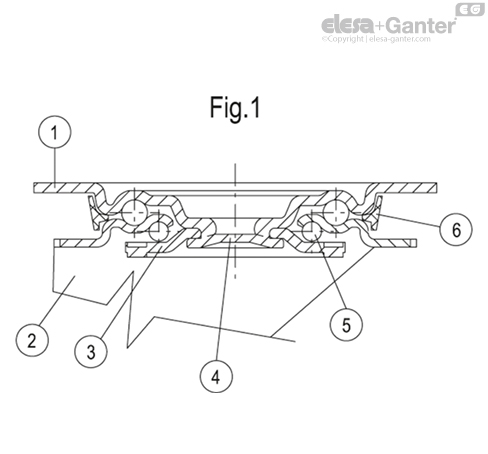

Suportul este proiectat să reziste la sarcini de până la 2000N. Prezența a două rânduri de bile și contactul direct dintre placă și inelul de rulare cu bile cu ax încorporat asigură o manevrabilitate excelentă. Nu necesită întreținere. Se compune din (vezi Fig.1):

1. placă de montaj: tablă de oțel zincat electrolitic;
2. furcă: tablă din oțel zincat electrolitic;
3. inel de rulare cu bile: tablă de oțel zincată electrolitic;
4. pin central: încorporat în placa suport, rebordurat la rece;
5. sistem de rotație: inel dublu cu bile, lubrifiat cu unsoare pentru temperatură înaltă;
6. etanșare la praf: tehnopolimer gri închis, RAL 7015.

Execuții standard

• SBL: suport cu placa rotativă, fără frână.
• FBL: suport cu placa rotativă și gaura centrală de trecere, fără frână.
