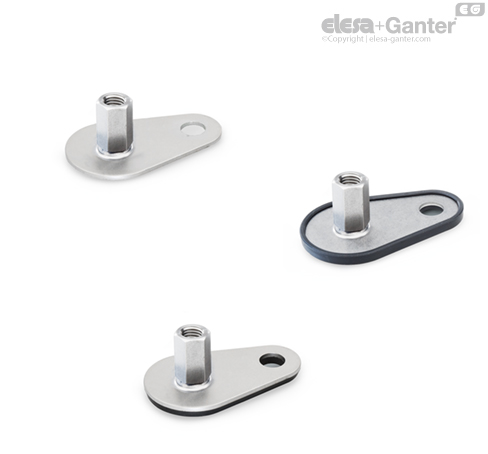

Oțel inoxidabil, cu talpă de fixare, cu găuri alungite
Hexagon exterior cu filet interior
Oțel inoxidabil, cu talpă de fixare, cu găuri alungite
Hexagon exterior cu filet interior
Tipuri (bază)
- Tip D0: fără tampon de cauciuc
- Tip D1: cu tampon de cauciuc, fixat, negru
- Tip D3: cu tampon de cauciuc, vulcanizat, negru
Model (șurub)
- Modelul S: fără piuliță, hexagon extern în partea de jos
- Modelul SK: cu piuliță, hexagon extern în partea de jos
- Modelul T: fără piuliță, cheie plată în partea de jos
- Modelul TK: cu piuliță, cheie plată în partea de jos
- Versiunea U: fără piuliță, locaș hexagonal în partea de sus și aplatizare pentru cheie fixă în partea de jos
- Versiunea UK: cu piuliță, locaș hexagonal în partea de sus și aplatizare pentru cheie fixă în partea de jos
- Versiunea V : fără piuliță, hexagon exterior în partea de sus și aplatizare pentru cheie fixa în partea de jos
- Versiunea VK: cu piuliță, hexagon exterior în partea de sus și aplatizare pentru cheie fixă în partea de jos
- Versiunea W: cu manșon reglabil, filet acoperit, aplatizare pentru cheie fixă în partea de jos
- Versiunea X: hexagon exterior cu filet interior
Talpă, sol drept
Oțel inoxidabil AISI 304
Tijă filetată
Oțel inoxidabil AISI 303
Piulițe hexagonale ISO 4032
Oțel inoxidabil
Sabot de cauciuc fixat
- negru, TPE (Santoprene®)
- ≈ 80 Shore A
Disc de cauciuc, vulcanizat
- negru, NBR (Perbunan®)
- 70 ± 5 Shore A
Picioarele de nivelare GN 43 sunt potrivite pentru utilizarea în medii agresive. Gama de combinații de tălpi și tije filetate permite utilizarea acestor picioare de nivelare în orice situație.
Picioarele de nivelare pot fi fixate pe suprafața de montaj cu șuruburi și utilizând găurile din baza de fixare pentru a împiedica alunecarea în lateral. În plus, tipurile cu tampon de cauciuc protejează suprafețele sensibile.
Picioarele de nivelare sunt furnizate complet asamblate și nu sunt detașabile.
| d1 | - | - | d2 | Sarcină statică în kN | - | - | - | - |
| GN 41 / GN 44 | GN 43 / GN 45 | GN 43 | - | Versiuni de tijă filetată | - | - | - | - |
| - | În formă de picătură | Formă dreptunghiulară | - | S / SK | T/TK și U/UK | V / VK | W | X |
| 40 | - | - | M 8 | 8 | - | - | - | 8 |
| 40 | - | - | M 10 | 12 | - | - | - | 12 |
| 40 | - | - | M 12 | 12 | - | - | - | 12 |
| 40 | - | - | M 16 | - | 12 | - | - | 12 |
| 50 | 50 | - | M 8 | 8 | - | - | - | 8 |
| 50 | 50 | - | M 10 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 12 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 16 | - | 14 | - | - | 14 |
| 60 | 60 | - | M 8 | 8 | - | - | - | 8 |
| 60 | 60 | - | M 10 | 14 | - | - | - | 14 |
| 60 | 60 | - | M 12 | 16 | - | - | - | 16 |
| 60 | 60 | - | M 16 | - | 16 | 16 | 16 | 16 |
| 80 | 80 | 80 | M 8 | 8 | - | - | - | 8 |
| 80 | 80 | 80 | M 10 | 14 | - | - | - | 14 |
| 80 | 80 | 80 | M 12 | 20 | - | - | - | 20 |
| 80 | 80 | 80 | M 16 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 20 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 24 | - | 22 | 22 | 22 | - |
Capacitatea de încărcare statică indicată în tabel se bazează pe o serie de testări în care sarcina a fost aplicată perpendicular pe bază (fără suport de cauciuc). Pentru valorile indicate în tabel, detensionarea poate duce la deformări minore ale bazei.
Tensiunea de curbare și flambaj care apare adesea în practică are ca rezultat o capacitate portantă mai mică a axei de reglare și este posibil să trebuiască a fi luată în considerare.
De asemenea, se presupune că rezistența axei este ≥ 500 N/mm2.
Detaliile oferite privind rezistența sunt valori orientative neobligatorii, pentru care nu ne asumăm răspunderea. În general, acestea nu constituie o garanție a calității.
Utilizatorul trebuie să stabilească, de la caz la caz, dacă un produs este potrivit scopului sau utilizării preconizate. Factorii de mediu pot influența valorile specificate.
| Versiuni de tijă filetată | ||
| S / SK: hexagon extern în partea de jos la d2 M8, M10, M12 | T/TK: aplatizare pentru cheie fixa în partea de jos la d2 M16, M20, M24 | U/UK: cap hexagonal în partea de sus și aplatizare pentru cheie fixa în partea de jos la d2 M16, M20, M24 |
| V / VK: hexagon exterior în partea de sus și aplatizare pentru cheie fixa în partea de jos la d2 M16, M20, M24 | W: filet acoperit și aplatizare pentru cheie fixa în partea de jos la d2 M16 | X: hexagon exterior cu filet interior la d2 M8, M10, M12, M16, M20 |
