Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră RAL 9005 (C9) sau culoare gri RAL 7042, finisaj mat.
Tampoane
Elastomer termoplastic, duritate 80, Shore A, supraturnate.

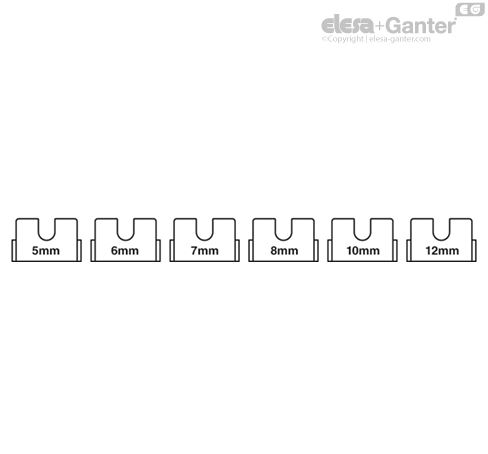

Distanțiere de ajustare (incluse în livrare)
Tehnopolimer pe bază de poliamidă (PA), culoare gri RAL 7042, pentru fixarea clemei pe panouri cu grosime variabilă (a se vedea tabelul).
Execuții standard
- PC: șurub din oțel și piuliță.
- PC-SST: șurub din oțel inoxidabil și piuliță.
| grosimea panoului s [mm] | Distanțier de reglare ce trebuie utilizat PC.35-4-8 |
| 3.1 < s < 4.1 | - |
| 4.1 < s < 5.1 | 5 mm |
| 5.1 < s < 6.1 | 6 mm |
| 6.1 < s < 7.1 | 7 mm |
| 7.1 < s < 8.1 | 8 mm |
| grosimea panoului s [mm] | Distanțier de reglare ce trebuie utilizat PC.35-6-12 |
| 6.1 < s < 7.1 | - |
| 7.1 < s < 8.1 | 8 mm |
| 9.1 < s <10.1 | 10 mm |
| 11.1 < s <12.1 | 12 mm |
Informații generale
Caracteristici și aplicații
- Produsul respectă Directiva privind mașinile (2006/42/CE) care prevede menținerea captivă a tuturor elementelor de prindere, chiar și în poziție deschisă (brevet ELESA). Cele două părți ale clemei sunt conectate prin intermediul unei articulații și au un loc pentru a găzdui un șurub din oțel sau din oțel inoxidabil și o piuliță M5.
- Dimensiunile speciale ale clemei permit asamblarea acesteia pe profile cu lățimea de 25 mm sau mai mare.
- Montarea panoului în clemă nu necesită găurire, ceea ce ar putea cauza fisuri în panou.
- Plăcuțele de amortizare se deformează la strângere pentru a garanta fixarea perfectă a panoului introdus.
- Legătura chimică a plăcuțelor le face un singur corp cu clema. Suprafața în relief evită orice lipire posibilă a plăcuței de panou în timp.
- Clema de strângere permite asamblarea directă a panourilor cu o grosime de la 3,1 mm la 4 mm. Montarea panourilor cu grosimi mai mari, de până la maxim 8 mm, este posibilă prin introducerea distanțierelor într-o cavitate specifică prevazută în clemă.

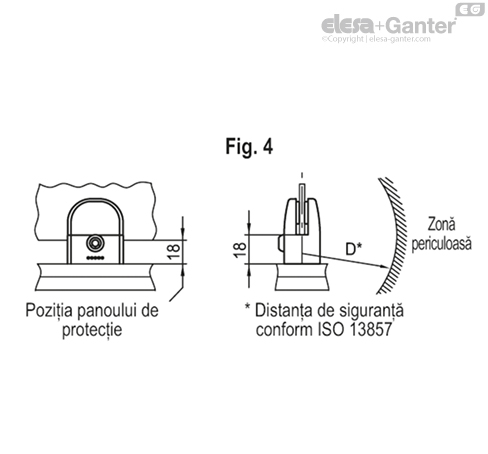

- Pentru a împiedica accesul la zonele periculoase ale mașinii prin orice deschidere în structura de protecție a mașinii formată din panouri fixate cu ajutorul clemei PC, este necesar să se păstreze o distanță de siguranță (Fig. 4) în conformitate cu ISO 13857, secțiunea 4.2.4 (distanța de siguranță este distanța minimă necesară între o structură de protecție și o componentă potențial periculoasă a mașinii).
Date tehnice
Dacă clema este deschisă, șurubul de strângererezistă la o forță de extracție de 250 N fără a ieși din carcasă.

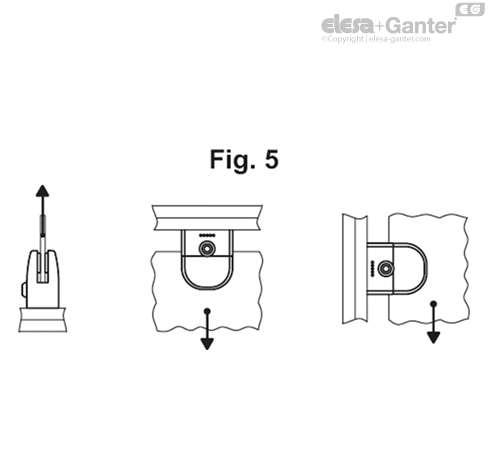

În timpul testelor efectuate în laboratoarele noastre la temperatură și umiditate controlate (23°C-50% UR), în condiții date de utilizare și pentru o perioadă limitată de timp, sarcina maximă a fiecărei cleme este de 100 N (fig. 5).
Șurubul de strângere a panoului și șuruburile de asamblare ale clemei de pe profil au același locaș hexagonal. Astfel, este posibilă realizarea ansamblului utilizând o singură cheie hexagonală (Cheia 4).
Cuplu maxim de strângere pentru șurub = 3,5 Nm.
Instrucțiuni de utilizare
Montarea clemei pe profil
- Șurub cu cap cilindric jos M6 cu locaș hexagonal DIN 7984 (fig.1).
- DIN 933 M6 șurub cu locaș hexagonal (fig. 2).
- Piuliță hexagonală DIN 439B sau DIN 934 M6 (fig. 3).
