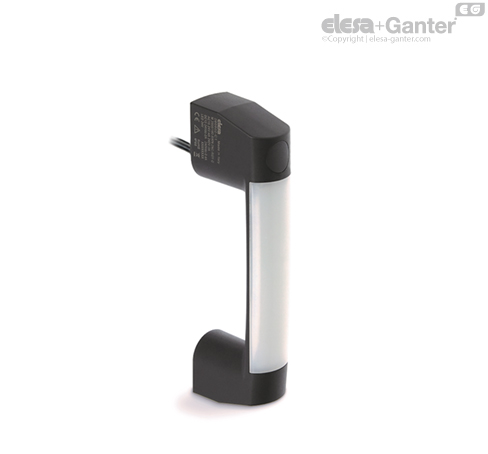

M.2000-LD-RGB-F2.5 Mânere cu indicator luminos LED Cu lungime cablu 2,5 metri

Caracteristici și aplicații

Mânerul M.2000-LD este o combinație ideală în ceea ce privește ergonomia, funcționalitatea și compactitatea.

Pe lângă funcția de mâner, integrează într-un singur produs și funcția de coloană luminoasă de semnalizare. Aceste mânere sunt de obicei asamblate pe ușile sau protecțiile mașinii. Cu conexiunea electrică corespunzătoare, este posibilă configurarea culorii benzii LED pentru a indica starea curentă a barierei (IEC 60204-1).

Exemplu:

• roșu: acțiune imediată necesară pentru a rezolva o situație periculoasă

• verde: condiții normale de funcționare

• galben: așteaptă, utilajul se oprește sau se află în fază tranzitorie

• albastru: operatorul a făcut o solicitare de operare (exemplu: apăsând tasta)

În cazul utilizării unei extensii cu conector unghiular, direcția ieșirii cablului este arătată în Fig.1.

Date tehnice

Rezistența la tracțiune și la impact: valorile F1, F2, L1 și L2 indicate în tabel au fost obținute în timpul testelor de rupere efectuate în condițiile de testare indicate în figura cu temperatura ambiantă.

Declarația de conformitate CE

Obiectul declarației menționate anterior, descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii Europene:

• 2014/35/EU Directiva privind joasa tensiune

• 2014/30/EU (EMC) Directiva privind compatibilitatea electromagnetică

• 2011/65/EU (RoHS) Restricția cu privire la utilizarea anumitor substanțe periculoase în echipamentele electrice și electronice

Standarde armonizate și trimiteri la celelalte specificații tehnice utilizate în legătură cu care se declară conformitatea: EN 60947-5-1:2017

Instrucțiuni de cablare pentru benzi LED

Cu o cablare adecvată, este posibil să obțineți una dintre cele 7 culori ale benzii LED.

Contactul comun (1) corespunzător firului alb (versiunea cablului) trebuie conectat întotdeauna la polul negativ al sursei de alimentare. Celelalte trei fire pot fi conectate individual la polul pozitiv pentru a obține culoarea roșie, verde și, respectiv, albastră a benzii LED sau conectate simultan pentru a obține restul de culori, după cum este indicat în tabelul de mai jos. Obținerea altor culori este posibilă prin controlul luminozității canalelor individuale cu tehnica PWM.







Accesorii la cerere

FC-M12x1: extensii cu conector mamă axial M12x1 cu 8 poli.

Variante speciale la cerere

• Tensiune operare LED 12 V.

O altă execuție standard

M.2000: Un singur mâner complementar fără comutator.

M.2000-SWM: Mânere cu comutator monostabil cu dublu contact.

M.2000-SWM-LD: Mânere cu comutator monostabil și indicator luminos LED.
