Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare gri-neagră, finisaj mat.
Capac
- ECO.R: tehnopolimer pe bază de poliester (PBT) în culori Elecolors, finisaj lucios, montare prin presare. Furnizat, detașabil cu o șurubelniță (Fig.1).
Disponibile și ca accesorii vândute separat (vezi tabelul).
Execuții standard
Găuri de trecere pentru șuruburi autofiletante din oțel inoxidabil AISI 304, conform ISO 7050 Ø 2,9x9,5 mm, furnizate (consultați instrucțiunile de asamblare).

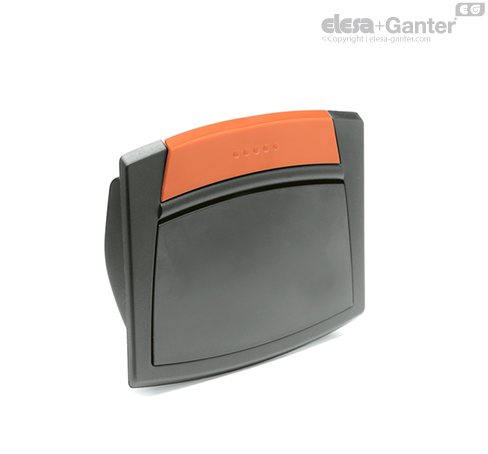

EPR-SH: mâner cu cavitate deschisă fără clapă.
EPR-F-SH: mâner cu clapetă din tehnopolimer de culoare gri-negru, finisaj mat, arc de revenire din oțel inoxidabil.
Informații generale
Ergonomie și design
Un design modern datorită formei compacte. Profilul intern al cavității oferă o prindere sigură, confortabilă și ergonomică. Capacul colorat al șurubului îmbunătățește vizibilitatea mânerului și oferă posibilitatea personalizării produsului.
Clapeta este o caracteristică unică pentru închiderea completă a nișei și se deschide prin simpla introducere a mâinii.
Date tehnice

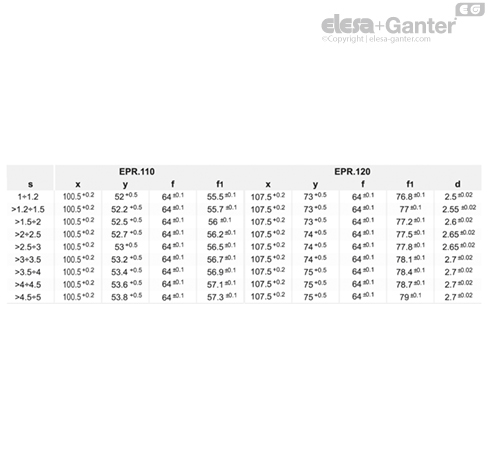

Valorile rezistenței la ridicare (F1) și extragere (F2) raportate în tabel sunt rezultatul încercărilor efectuate în laborator cu mânere asamblate pe panouri din tablă întărită cu grosimea = 1,5 mm (întărită în scopul încercării).
Instrucțiuni de utilizare

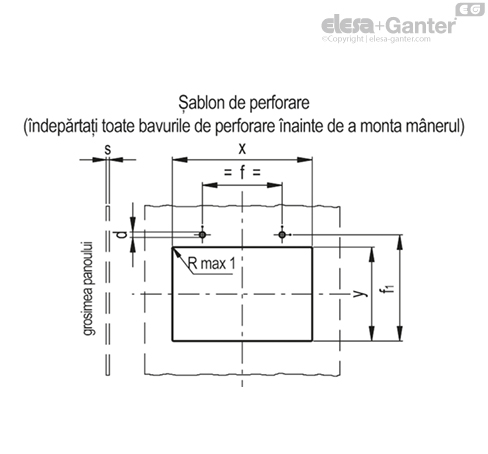

Șablon de perforare
Pe panourile cu o grosime mai mare de 2,5 mm, vă recomandăm să montați mânerul urmând una dintre modalitățile raportate mai jos:
- prin două șuruburi autofiletante în orificiile „d”;
- prin intermediul a două șuruburi cu cap înecat M3x6 după atingerea alezajelor din panou;
- cu două șuruburi cu cap înecat M3x10 cu piulițe, după executarea găurilor oarbe Ø 3,2 mm.

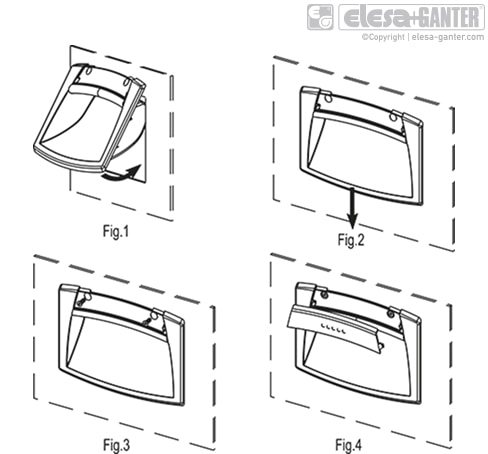

Instrucțiuni de asamblare
- Găuriți locul în care urmează să fie montat mânerul în funcție de dimensiunile șablonului.
- Îndepărtați toate bavurile găurii înainte de a monta mânerul.
- Montați partea superioară a mânerului în carcasă (Fig. 1) și apăsați pe partea inferioară până când se fixează ferm.
- Împingeți ușor mânerul în jos (Fig. 2).
- Montați cele două șuruburi autofiletante (Fig. 3).
- Asamblați capacul șurubului apăsând mai întâi pe părțile laterale și, în cele din urmă, pe partea centrală (Fig. 4).
