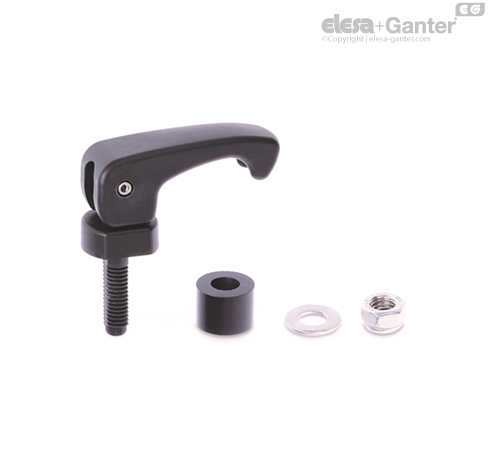

LAC-FL-O-SST Mânere cu camă Cu pin de referință anti-rotație

Caracteristici și aplicații

Mânerul cu camă este un dispozitiv care permite strângerea rapidă și eficientă a unui panou (de exemplu, o ușă) de o structură (de exemplu, un cadru), garantând o închidere perfectă chiar și în caz de vibrații sau orice aliniere necorespunzătoare între cele două elemente.

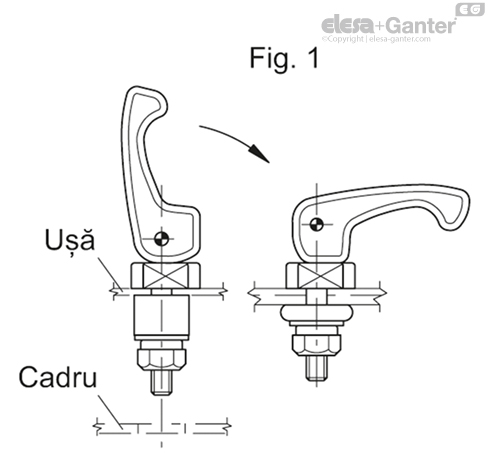

Prin rotirea mânerului în sensul acelor de ceasornic, se obține expansiunea elementului elastic de fixare și prin urmare, cele două elemente sunt blocate împreună (fig. 1).

Produsul este, de asemenea, potrivit pentru aplicații pe echipamente supuse curățării frecvente cu jeturi de apă, abur sau în orice caz în medii în care este necesară o atenție specială din punct de vedere igienic.





Instrucțiuni de asamblare

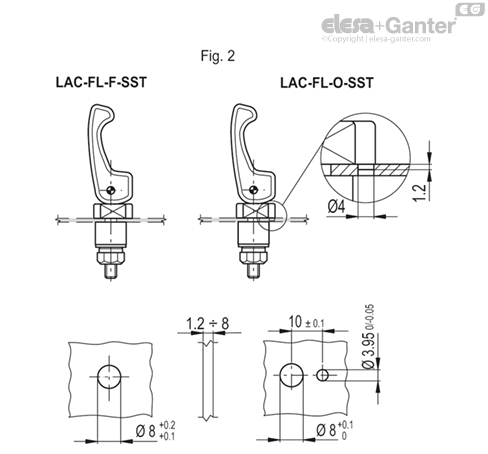

Faceți o gaură în panou (de exemplu, ușă) pe care trebuie fixat mânerul în conformitate cu șabloanele indicate (fig. 2).

Prezența găurii de referință cu diametrul 3.95 mm al știftului (execuție LAC-FL-O-SST) face posibilă menținerea mânerului orientat în poziția dorită.

În timpul montajului, pinul trebuie să intre în gaură cu o ușoară interferență.

Faceți o gaură în panoul care trebuie fixat (cadru, de exemplu) în funcție de șablonul de dimensiune prezentat în tabel (fig. 3).

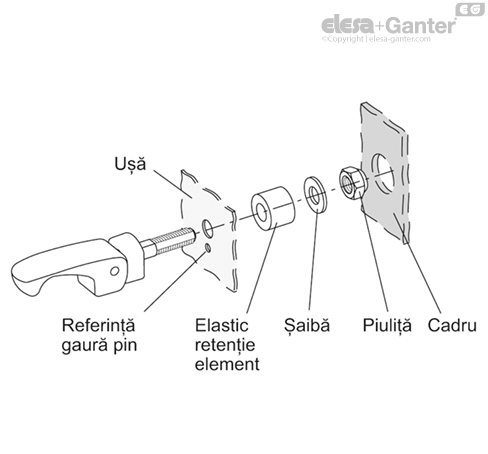

Asamblați mânerul și baza culisantă a camei pe panou (trapă), poziționați elementul elastic de reținere și șaiba pe partea opusă, blocați cu piulița autoblocantă până când orice mișcare este complet eliminată prin comprimarea ușoară a elementului elastic de reținere.





* Forța maximă de prindere exercitată pe termen scurt de elementul de retenție elastic.
