ERX-SST-LP
ERX-SST-LP
Mânere ajustabile
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare gri-neagră, finisaj mat.
Tehnopolimer, culoare cenușiu-negru, finisaj lustruit
Tehnopolimer pe bază de rășină acetală (POM), de culoare neagră.

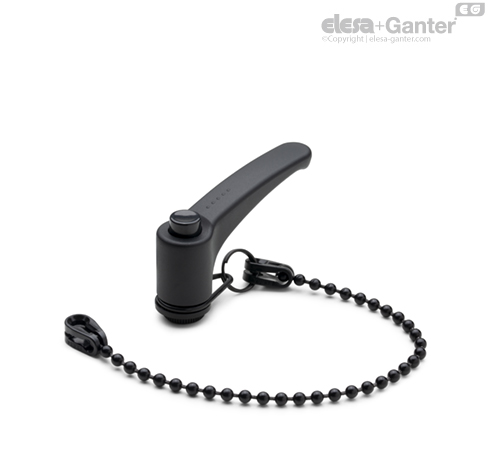

Cablu cu bile și capete de cuplare din tehnopolimer pe bază de rășină acetală (POM), de culoare neagră.
Inel spiralat din oțel inoxidabil tratat NERINOX.
Fixarea capului cu ajutorul unui șurub auto-filetant Ø4,8 mm UNI EN ISO 7050 sau al unui șurub cu cap înecat M5 UNI EN ISO 10642.
Element de strângere din tehnopolimer armat cu fibră de sticlă, cu pin de fixare, de culoare neagră, cu striații pe partea proeminentă pentru o strângere inițială mai ușoară. Arc de revenire din oțel inoxidabil AISI 302.
Furca, situată între mâner și inelul elastic, se poate roti liber. Inelul spiralat conectează furca elastică de retenție la lanț. Soluția adoptată permite utilizarea ergonomică a mânerului fără ca lanțul să provoace o obstrucționare a operațiunilor de strângere și reglare a mânerului.
Corespunzător pentru utilizare atunci când este necesar să se evite pierderea mânerului.
Pentru utilizările în care fixarea lanțului este într-o poziție mai înaltă decât cea a mânerului, se recomandă să îl lăsați cu mișcare lentă pentru a împiedica inelul să atingă mânerul.
Deosebit de potrivite atunci când unghiul de rotire al mânerului este limitat din cauza lipsei de spațiu.
Comparativ cu alte tipuri de mânere ajustabile cu tijă filetată din metal, această soluție oferă:
Mânerele ajustabile sunt în general utilizate pentru operațiuni repetitive de prindere, uneori cu frecvență foarte înaltă.
Prin urmare, rezistența la solicitări (adică rezistența la cicluri de strângere repetate) a mânerului este deosebit de importantă și în special rezistența elementului dințat care transmite forța de strângere de la mâner la elementul filetat (capsa sau știftul).

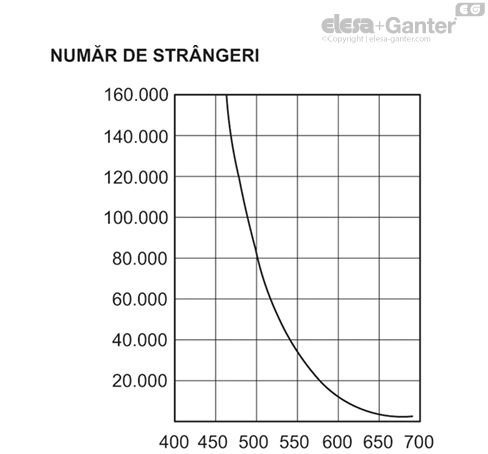

De fapt, rezultatele mai multor teste de laborator, realizate cu un instrument special care simulează cele mai severe condiții de utilizare, au arătat că mânerul ajustabil ERX.78 poate rezista fără probleme mai mult de 100.000 de cicluri de strângere, sub acțiunea unei forțe de 490 N (a se vedea graficul).
Tehnopolimerul special, armat cu fibră de sticlă, permite mânerelor ajustabile ELESA să garanteze valori ale rezistenței la stres mult mai mari decât cele generate în condiții normale de lucru.
Pentru a regla în timp ce strângeți, ridicați mânerul pentru a decupla dinții de pe elementul de strângere și readuceți-o în poziția de pornire. Când mânerul este eliberat, arcul de revenire se va cupla automat pe dinți.
