Specificații principale
Corpul mânerului
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), în culori Elecolors, finisaj mat.
Buton de comandă
Tehnopolimer în culori Elecolors, finisaj lucios.
Execuții standard
Element de strângere din tehnopolimer armat cu fibră de sticlă, cu pin de fixare, de culoare neagră, cu striații pe partea proeminentă pentru o strângere inițială mai ușoară. Arc de revenire din oțel inoxidabil AISI 302.
- ERX-B: butuc din alamă, gaură înfundată filetată.
- ERX-SST: Inserţie din oțel inoxidabil AISI 303, gaură înfundată filetată.

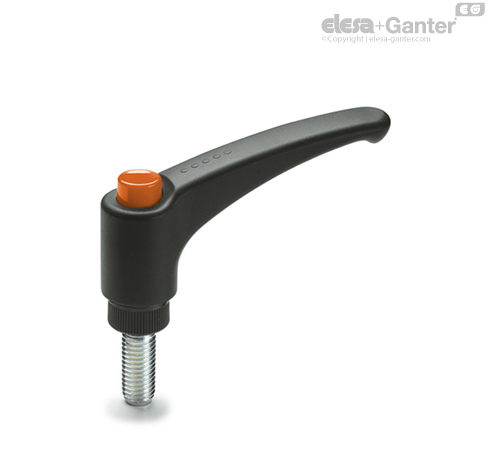

- ERX-p: tijă filetată din oțel zincat, capăt plat, teșit UNI 947 : ISO 4753 (a se vedea Date tehnice).

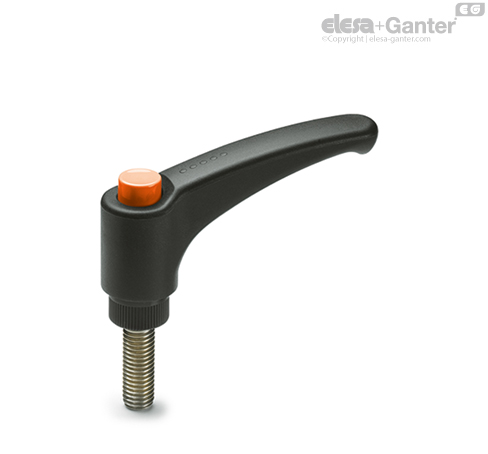

- ERW-SST-p: tijă filetată din oțel inoxidabil AISI 303, cu capăt plat, teșit uni 947 : ISO 4753 (a se vedea Date tehnice).
Informații generale
Caracteristici și aplicații
Deosebit de potrivite atunci când unghiul de rotire al mânerului este limitat din cauza lipsei de spațiu.
Comparativ cu alte tipuri de mânere ajustabile cu tijă filetată din metal, această soluție oferă:
- izolație electrică absolută pentru operator
- fără piese din oțel vizibile supuse ruginii
- o eliberare mai confortabilă a mânerului.
Rezistența la deformare
Mânerele ajustabile sunt în general utilizate pentru operațiuni repetitive de prindere, uneori cu frecvență foarte înaltă.
Prin urmare, rezistența la solicitări (adică rezistența la cicluri de strângere repetate) a mânerului este deosebit de importantă și în special rezistența elementului dințat care transmite forța de strângere de la mâner la elementul filetat (capsa sau știftul).
Rezultatele mai multor teste de laborator, realizate cu un instrument special care simulează cele mai severe condiții de utilizare, au arătat că mânerul ajustabil ERX.78 poate rezista fără probleme mai mult de 100.000 de cicluri de strângere, sub acțiunea unei forțe de 490 N (a se vedea graficul).
Tehnopolimerul special, armat cu fibră de sticlă, permite mânerelor ajustabile ELESA să garanteze valori ale rezistenței la stres mult mai mari decât cele generate în condiții normale de lucru.
Instrucțiuni de utilizare
Instrucțiuni de utilizare
Pentru strângere, ridicați mânerul pentru a decupla dinții dispozitivului de strângere și aduceți-l înapoi în poziția de pornire. Prin eliberarea mânerului, arcul de retur cuplează automat dinții.
