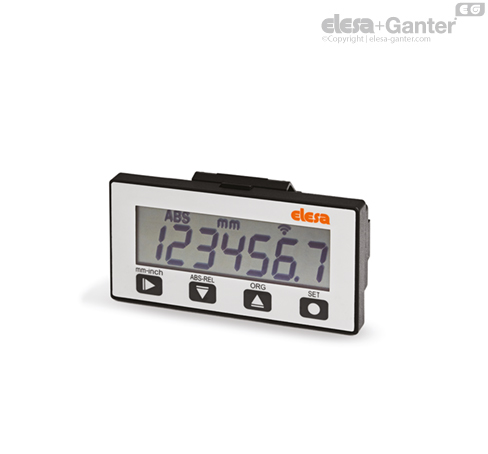

MPI-R10-RF
Sistem magnetic de măsurare
Moduri de măsurare lungime și unghi, transmisie de date prin radiofrecvență
Moduri de măsurare lungime și unghi, transmisie de date prin radiofrecvență
Carcasă
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Clemă de fixare din tehnopolimer pe bază de rășină acetală (POM), culoare neagră, finisaj mat.
Placă cu tastatură
Policarbonat rezistent la grăsimi, uleiuri, alcool și acizi minerali.
Clasa de protecție
- IP54, consultați tabelul EN 60529.
- IP67, consultați tabelul EN 60529.
Caracteristici și aplicații
Sistem de măsurare MPI-R10-RF conectat la un senzor specific FC-MPI, combinat cu banda magnetică M-BAND-10, este un sistem complet de măsurare a deplasării liniare și unghiulare (cu o raza minimă de 65 mm).
Caracterizat printr-o asamblare extrem de ușoară, acesta permite alinierea și poziționarea precisă, reducând la minimum timpul și procedurile de prelucrare.
- Ușurința maximă a operațiunilor de asamblare și dezasamblare a dispozitivului de pe panou, datorită unui sistem cu clemă de reținere (BREVET ELESA).
- LCD din 7 cifre cu o înălțime de 12 mm și caractere speciale.
- Programabil cu 4 taste multifuncționale.
- Valori afișate în milimetri, inch sau grade unghiulare.
- Afișarea modului absolut sau incremental.
- Până la 10 valori de decalaj programabile.
- Memorarea și afișarea a 32 de poziții țintă.
- Acumulator intern cu litiu cu durată lungă de viață.
- Memorie tampon în timpul înlocuirii bateriei
- Carcasă pentru conector FC-MPI cu sistem montare prin clipsare pentru introducere și demontare ușoară.
Pentru informații suplimentare, consultați "Instrucțiuni de utilizare".
| Caracteristici mecanice și electrice | |
|---|---|
| Alimentare cu curent electric | Baterie litiu 1/2 AA 3,6 V (inclusă în furnitură) |
| Durata bateriei | 2.5 ani |
| Afișaj | LCD din 7 cifre cu o înălțime de 12 mm și caractere speciale |
| Scala de citire | -199999; 999999 |
| Numărul de cifre zecimale | programabil |
| Unitatea de măsură | milimetri, inch sau grade unghiulare programabil |
| Viteza maximă de funcționare | 1 ÷ 5 m/s programabil (1) |
| Rezoluție (2) | 0.01 mm - 0.001 in - 0.01° |
| Precizie (3) | ±0.03 mm |
| Repetabilitate (4) | 0.0002 x L mm (L = valoarea măsurată în mm) |
| Auto-diagnoză | Verificare baterie, verificare senzor, verificare bandă magnetică |
| Clasa de protecție | IP54 sau IP67 |
| Temperatura de operare | 0 ÷ 50 °C |
| Temperatura de depozitare | -20 ÷ +60 °C |
| Umiditate relativă | maximum 95% la 25 °C fără condens |
| Mediul de funcționare | Utilizare la interior |
| Altitudine | Până la 2000 m |
| Frecvențe RF | 2400-2416MHz |
(1) Viteza de citire afectează durata de viață a bateriei.
(2) Rezoluție: cea mai mică variație de lungime pe care sistemul o poate afișa.
(3) Precizie: abaterea maximă a valorii măsurate de sistem față de valoarea reală.
(4) Repetabilitate: gradul de apropiere dintre o serie de măsurători ale aceluiași eșantion, atunci când se efectuează măsurătorile individuale, condițiile de măsurare rămânând neschimbate.
Sistem de poziționare rapidă

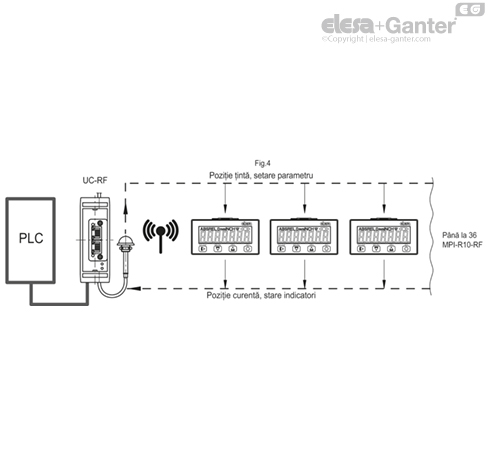

Sistemul de măsurare MPI-R10-RF este conectat în rețea la unitatea de comandă UC-RF prin radiofrecvență (RF), constituind un sistem fără fir pentru poziționarea rapidă a pieselor utilajului sau măsurători multiaxiale (fig.4).
Conexiunea wireless permite:
- citirea poziției curente
- setarea poziției țintă
- configurarea tuturor parametrilor operaționali
Rețeaua sistemului de frecvență radio permite diferitelor mașini să coexiste în același spațiu fără probleme de interferență reciprocă.
Sistemul este deosebit de potrivit pentru aplicațiile care necesită schimbări frecvente de format, facilitând ajustarea corectă a poziției țintă/curentă a pieselor mașinii, reprezentând, de asemenea, un sistem de siguranță. De fapt, chiar dacă un singur sistem de măsurare MPI-R10 nu este plasat în poziția țintă, PLC nu permite începerea ciclului de producție al mașinii, evitând astfel problemele de producție.
Instalarea sistemului este rapidă și ușoară, deoarece nu necesită utilizarea cablurilor de conectare între unitatea de comandă și indicatoare.
Informații tehnice suplimentare disponibile în "Instrucțiuni de utilizare".
Senzor magnetic cu cablu
FC-MPI se comandă separat.
Accesorii la cerere
Bandă magnetică M-BAND-10.
Variante speciale la cerere
Afișajul plăcii speciale poate fi furnizat cu simboluri, marcaje sau inscripții grafice personalizate.
Instrucțiuni de asamblare
- Găuriți panoul în care se montează MPI (grosime 0,7÷2 mm), în funcție de dimensiunile șablonului.
- Îndepărtați toate bavurile găurii înainte de a monta carcasa.
- Montați partea inferioară a carcasei în carcasă și apăsați până când fitingul este fixat complet (Fig.1).
Instrucțiuni de înlocuire a bateriei
- Scoateți indicatorul din panou, aplicând presiune pe aripa de retenție cu ajutorul unei șurubelnițe plate (Fig. 2).
- Deșurubați șurubul autofiletant din oțel inoxidabil AISI 304 cu locaș TORX®* T06 și scoateți placa de închidere (Fig.3).
- Înlocuiți bateria, având grijă să nu inversați polaritatea (a se vedea poziția indicată pe capac).
- Înlocuirea bateriei dacă are loc în decurs de 10 secunde (durata sursei de alimentare tampon) evită pierderea parametrilor de configurare.
* Marcă înregistrată TEXTRON INC.
Compatibilitate
Sistemul magnetic de măsurare, versiunea „-W2” este compatibil exclusiv cu sistemul magnetic de măsurare și unitatea de control cu aceeași versiune „-W2”.
