Informații generale
Caracteristici și aplicații

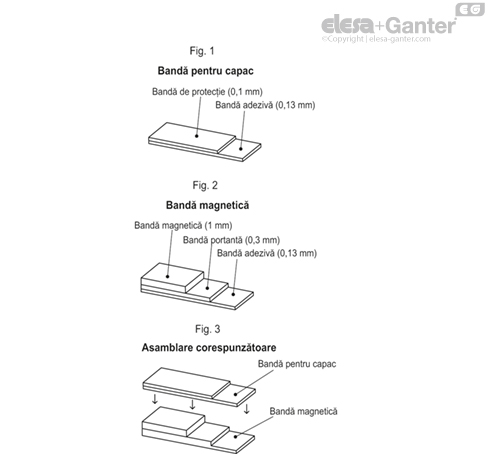

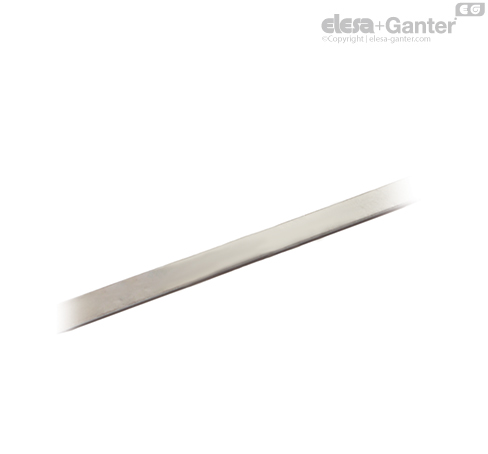

Banda magnetică M-BAND-10 este alcătuită din două părți separate: banda magnetică și banda de acoperire. Banda magnetică este alcătuită dintr-o bandă magnetică, o bandă de suport și o bandă adezivă (Fig.2). Banda de acoperire este alcătuită dintr-o bandă de protecție și o bandă adezivă (Fig.1).
Variante speciale la cerere
Variante speciale la cerere
Bandă magnetică cu lungime diferită de cea a execuțiilor standard prezentate în tabel, până la maxim 25 m.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Banda de acoperire trebuie instalată peste banda magnetică pentru a o proteja împotriva eventualelor deteriorări mecanice.
- Curățați cu atenție suprafața de montaj.
- Îndepărtați folia de protecție de pe banda adezivă a benzii magnetice.
- Lipiți banda magnetică pe suprafața de montare.
- Curățați cu atenție suprafața de montaj.
- Îndepărtați folia de protecție de pe banda adezivă a benzii magnetice.
- Lipiți banda de acoperire pe banda magnetică.
- În absența unui locaș pentru banda magnetiă M-BAND-10, fixați capetele benzii de acoperire pentru a preveni desprinderea neintenționată.
| Date tehnice |
|---|
| Precizie | ± 40 μm |
| Material | bandă magnetică: cauciuc nitrilic |
| bandă portantă: oțel inoxidabil |
| bandă de protecție: oțel inoxidabil |
| bandă adezivă acrilică |
| Lungime | bandă magnetică: 10 mm ± 0,20 mm |
| bandă pentru capac: 10 mm ± 0,20 mm |
| Grosime | bandă magnetică: 1,43 mm ± 0,15 mm |
| bandă de acoperire: 0,23 mm |
| Pasul polului magnetic | 5 mm |
| Temperatura de funcționare și de depozitare | -40 ÷ +100 °C |
| Factor de dilatare termică liniară | 17 x 10-6/K |
