Specificații principale
Carcasă
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Clemă de fixare din tehnopolimer pe bază de rășină acetală (POM), culoare neagră, finisaj mat.
Placă cu tastatură
Policarbonat rezistent la grăsimi, uleiuri, alcool și acizi minerali.
Clasa de protecție
Informații generale
Caracteristici și aplicații

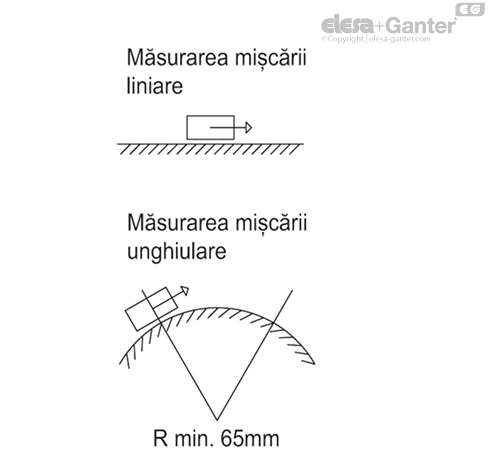

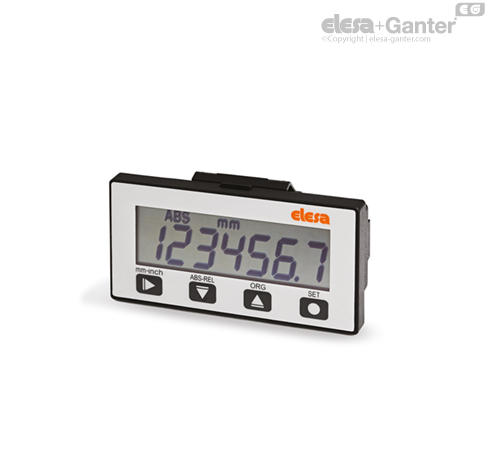

Sistem de măsurare MPI-R10 conectat la un senzor specific FC-MPI, combinat cu banda magnetică M-BAND-10, este un sistem complet de măsurare a deplasării liniare și unghiulare (cu o raza minimă de 65 mm).
Caracterizat printr-o asamblare extrem de ușoară, acesta permite alinierea și poziționarea precisă, reducând la minimum timpul și procedurile de prelucrare.
- Ușurința maximă a operațiunilor de asamblare și dezasamblare a dispozitivului de pe panou, datorită unui sistem cu clemă de reținere (BREVET ELESA).
- LCD din 7 cifre cu o înălțime de 12 mm și caractere speciale.
- Programabil cu 4 taste multifuncționale.
- Valori afișate în milimetri, inch sau grade unghiulare.
- Afișarea modului absolut sau incremental.
- Până la 10 valori de decalaj programabile.
- Memorarea și afișarea a 32 de poziții țintă.
- Acumulator intern cu litiu cu durată lungă de viață.
- Memorie tampon în timpul înlocuirii bateriei
- Carcasă pentru conector FC-MPI cu sistem montare prin clipsare pentru introducere și demontare ușoară.
Pentru informații suplimentare, consultați instrucțiuni de utilizare.
| Caracteristici mecanice și electrice |
|---|
| Alimentare cu curent electric | Baterie litiu 1/2 AA 3,6 V (inclusă în furnitură). |
| Durata bateriei | 3 ani |
| Afișaj | LCD din 7 cifre cu o înălțime de 12 mm și caractere speciale. |
| Scala de citire | -199999; 999999 |
| Numărul de cifre zecimale | programabil |
| Unitate de măsurare programabilă | mm, inch, grade (unghi) |
| Viteza maximă de funcționare | 1 ÷ 5 m/s programabil (1) |
| Rezoluție (2) | 0.01 mm - 0.001 in - 0.01° |
| Precizie (3) | ±0.03mm |
| Precizia de repetare (4) | 0,0002xL mm (L este măsura în mm) |
| Auto-diagnoză | Verificare baterie, verificare senzor, verificare bandă magnetică |
| Nivel de protecție | IP54 o IP67 |
| Temperatura de funcționare | 12 ÷ 50 °C |
| Temperatura de depozitare | -20 ÷ +60 °C |
| Umiditate relativă | maximum 95% la 25 °C fără condens |
| Mediu | utilizare în interior |
| Altitudine | până la 2000 m |
(1) Viteza de citire afectează durata de viață a bateriei.
(2) Rezoluție: cea mai mică variație de lungime pe care sistemul o poate afișa.
(3) Precizie: abaterea maximă a valorii măsurate de sistem față de valoarea reală.
(4) Repetabilitate: gradul de apropiere dintre o serie de măsurători ale aceluiași eșantion, atunci când se efectuează măsurătorile individuale, condițiile de măsurare rămânând neschimbate.
Accesorii
Senzor magnetic cu cablu
FC-MPI se comandă separat.
Accesorii la cerere
Bandă magnetică M-BAND-10.
Alte execuții
Variante speciale la cerere
Afișajul plăcii speciale poate fi furnizat cu simboluri, marcaje sau inscripții grafice personalizate.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Găuriți panoul în care se montează MPI (grosime 0,7÷2 mm), în funcție de dimensiunile șablonului.
- Îndepărtați toate bavurile găurii înainte de a monta carcasa.

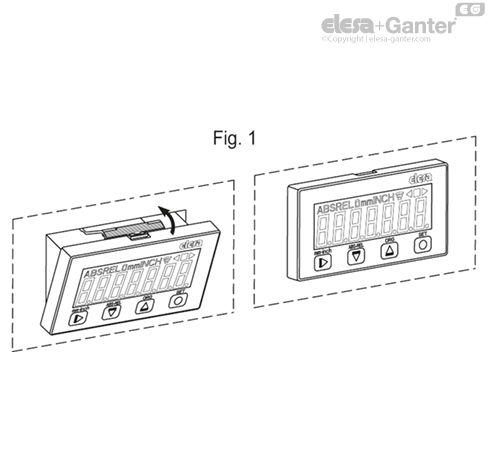

- Montați partea inferioară a carcasei în carcasă și apăsați până când fitingul este fixat complet (Fig.1).
Instrucțiuni de înlocuire a bateriei

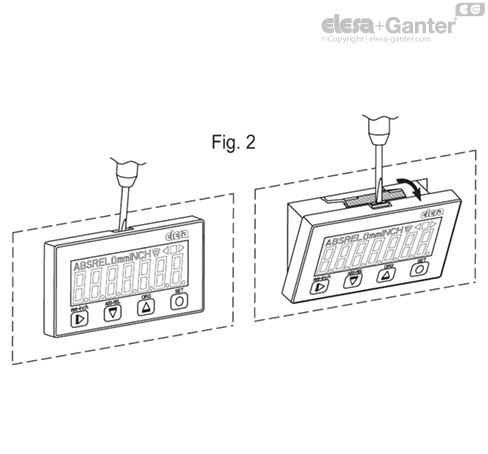

- Scoateți indicatorul din panou, aplicând presiune pe aripa de retenție cu ajutorul unei șurubelnițe plate (Fig. 2).

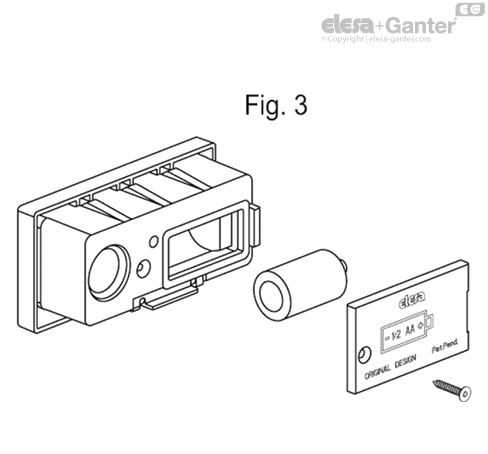

- Deșurubați șurubul autofiletant din oțel inoxidabil AISI 304 cu locaș TORX®* T06 și scoateți placa de închidere (Fig.3).
- Înlocuiți bateria, având grijă să nu inversați polaritatea (a se vedea poziția indicată pe capac).
- Înlocuirea bateriei dacă are loc în decurs de 10 secunde (durata sursei de alimentare tampon) evită pierderea parametrilor de configurare.
* Marcă înregistrată TEXTRON INC.
