Informații generale
Caracteristici și aplicații

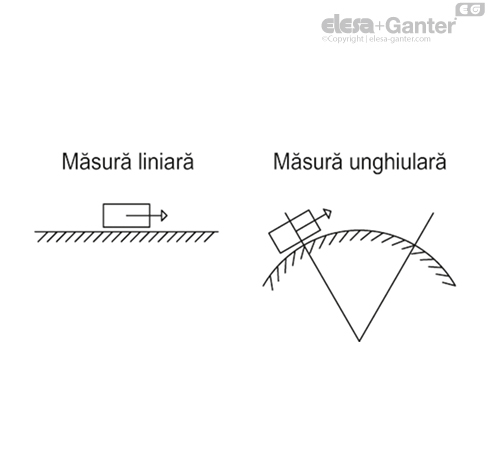

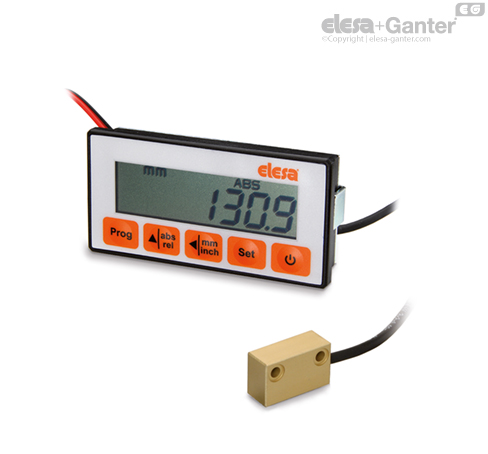

Sistem de măsurare MPI-15, alcătuit dintr-un afișaj multifuncțional LCD cu senzor de poziție magnetic încorporat, combinat cu banda magnetică M-BAND-10 (se comandă separat), este un sistem complet de măsurare a deplasării liniare sau unghiulare (cu o raza minimă de 65 mm).
Caracterizat printr-o asamblare extrem de ușoară, acesta permite alinierea și poziționarea precisă, reducând la minimum timpul și procedurile de prelucrare.
- LCD multifuncțional cu 5 taste
- Mod absolut/ incremental.
- Funcție de decalare programabilă.
- Alimentare cu baterie externă 1,5 VDC.
- Memorie tampon în timpul înlocuirii bateriei
- Protecție la inversarea accidentală a polarității.
- Material carcasă senzor magnetic: aluminiu anodizat.
Pentru informații suplimentare, consultați instrucțiuni de utilizare.
| Date tehnice |
|---|
| Durata bateriei | 1,5 ani (baterie tip C) |
| Rezoluție(1) | 0.1 mm - 0.01 in - 0.01° |
| Precizie(2) | 0.1 mm |
| Precizia de repetare(3) | 0.001 mm |
| Viteza de funcționare | max. 5 m/s |
| Auto-diagnoză | Verificare baterie, verificare senzor, verificare bandă magnetică |
| Unitate de măsurare programabilă | milimetri, inci, grade (unghiuri) |
| Temperatura de operare | 0 ÷ 50 °C |
| Temperatura de depozitare | -20 ÷ +70 °C |
| Umiditate relativă | maximum 95% la 25 °C fără condens |
| Clasa de protecție | întregul dispozitiv IP40 partea frontală IP54 în conformitate cu IEC 529 senzor magnetic IP67 |
| Protecție contra interferențelor | IEC 61000-4-2 |
(1) Rezoluție: cea mai mică variație de lungime pe care sistemul o poate afișa.
(2) Precizie: abaterea maximă a valorii măsurate de sistem de la cea reală.
(3) Precizia de repetare: gradul de apropiere dintre o serie de măsurători ale aceluiași eșantion, atunci când se efectuează măsurători individuale, lăsând neschimbate condițiile de mărurare.
Accesorii la cerere
Accesorii la cerere
Bandă magnetică M-BAND-10.
Variante speciale la cerere
Variante speciale la cerere
Afișajul special al plăcii poate fi furnizat cu simboluri, marcaje sau scrieri grafice personalizate.
Senzor magnetic cu lungimea cablului diferită față de execuțiile standard prezentate în tabel, până la maxim 20 m.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Efectuați o gaură de 42+0,2/+0,5 mm x 90 +0,2/+0,5 mm în placa metalică pentru instalarea afișajului.
- Fixați afișajul pe panou utilizând suportul de montare specific (șurubul este inclus în livrare).
- Efectuați o gaură cu diametrul de 34 +0,2/+0,5 mm în placa metalică pentru instalarea carcasei bateriei.
- Fixați carcasa bateriei pe panou utilizând piulița specifică.
- Fixați senzorul magnetic folosind șuruburi M3 (nu sunt incluse în livrare). Distanța dintre senzor și banda magnetică pentru a asigura o citire corectă a deplasării: max 2.5 mm.
