Specificații principale
Mâner
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare gri-neagră, finisaj mat.
Încuietoare
- Rotor din tehnopolimer armat cu fibră de sticlă (PA), culoare gri-negru, finisaj mat. Garnitură inelară din cauciuc NBR.
- Stator de alamă M22x1,5.
- Contrapiuliță din aliaj de zinc M22x1,5.
- Levier de închidere din aliaj de zinc, Grosime = 4 mm
- Șaibă din oțel zincat
- Șurub autofiletant din oțel zincat.
Cheie
Tehnopolimer pe bază de poliamidă (PA), culoare gri-negru, finisaj mat.
Execuții standard
Butuc din alamă, gaură înfundată filetată.
- EBP-CH-T: cheie triunghiulara
- EBP-CH-A: cheie cu două aripi
Rotire
90°.
Informații generale
Date tehnice
Forța de tracțiune și rezistența la impact: valorile F1, F2, L1 și L2 indicate în tabel au fost obținute în timpul încercărilor de rupere efectuate cu echipamentul dinamometric corespunzător în condițiile de încercare indicate în figură, la temperatura ambiantă.

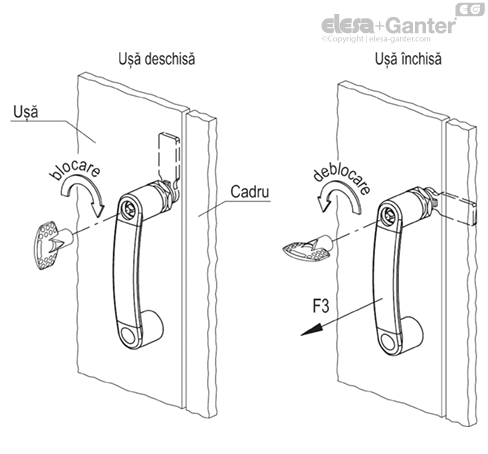

Valoarea F3 prezentată în tabel reprezintă sarcina sub tracțiune în starea închisă a mânerului.
Instrucțiuni de utilizare

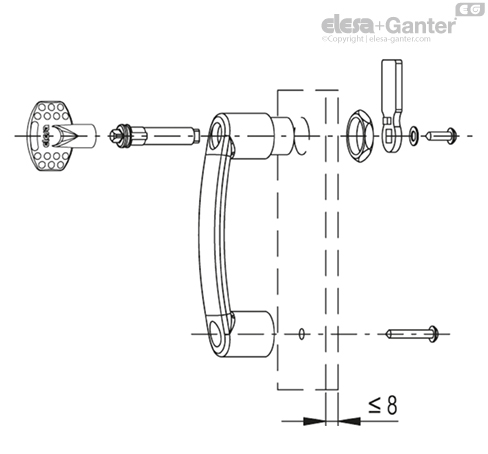

Instrucțiuni de asamblare

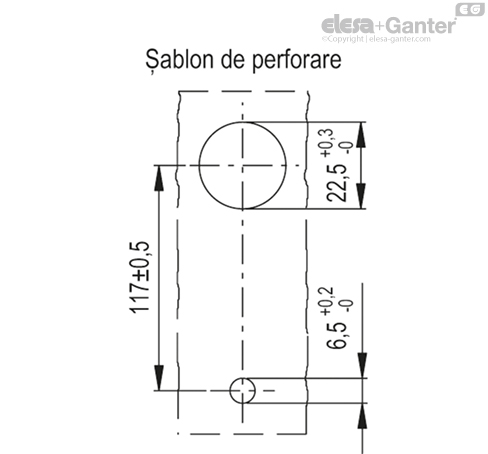

- Faceți găurile din ușă urmând șablonul furnizat.
- Montați mânerul.
- Înșurubați piulița pe stator și șurubul din capul filetat pentru a fixa mânerul de ușă.
- Montați rotorul în locașul mânerului.
- Fixați maneta la capătul rotorului cu ajutorul unei șaibe și al unui șurub filetat.
