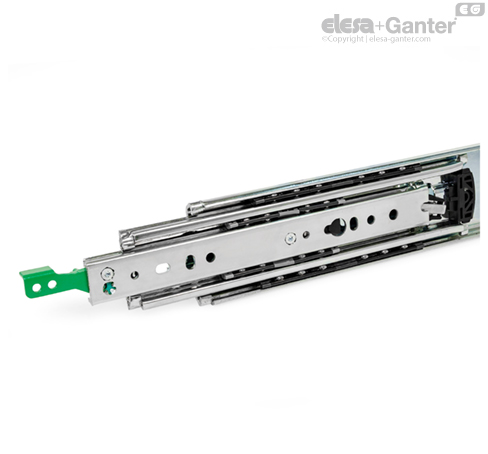

GN 1440-QL Glisiere telescopice Cu opritor din cauciuc, încuietoare în spate și în față, stânga

Glisierele telescopice GN 1440 sunt montate vertical și în perechi. Cursa atinge ≈ 100 % din lungimea nominală l₁ (extensie totală). Coliviile cu bile de plastic brevetate asigură o rulare extrem de fină a glisierei.

Glisierele telescopice de diverse tipuri, cum ar fi cele cu și fără încuietoare, pot fi combinate liber; de aceea GN 1440 sunt distribuite ca unități individuale și nu în pereche. Datorită designului mecanic simetric, tipurile B și K pot fi montate fie pe partea stângă, fie pe partea dreaptă a extensiei.

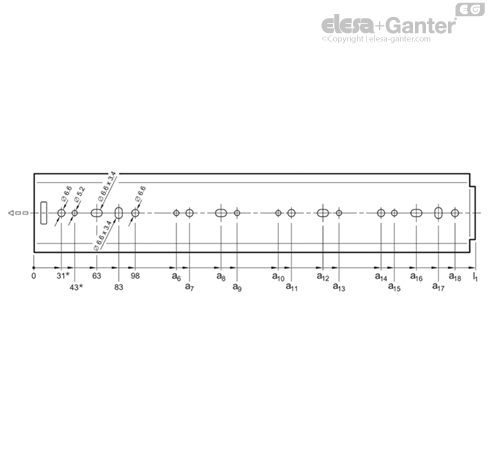

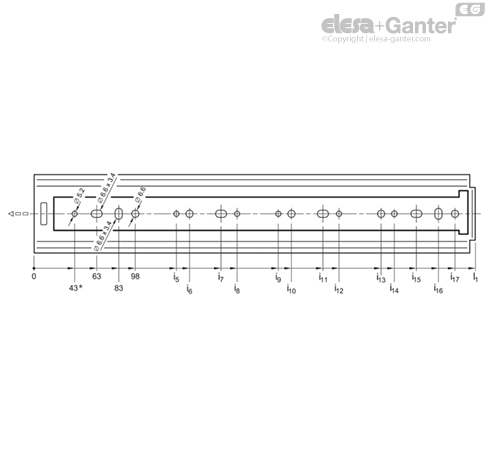

Toate găurile de montaj sunt ușor de accesat cu ajutorul găurilor suplimentare. Sunt evidențiate numai orificiile de montaj, dar pot exista și orificii de fabricație.

* Alezajul este utilizabil doar pentru tipurile B și K. | ** Alezajul este utilizabil doar pentru tipurile B, MR și ML.

Pentru ca forțele vizate de încărcare F_Ssă fie amortizate eficient pe structura adiacentă, trebuie folosite toate găurile de trecere ale glisierei exterioare și interioare, cu diametrul (Ø) de 6.6 . Alternativ, sunt disponibile găuri cu diametrul de (Ø) of 5,2. Găurile alungite de Ø 6.6 x 3.4 facilitează reglajul pe durata montajului, când este cazul. Utilizarea neadecvată a șuruburilor de montaj diminuează capacitatea de încărcare. Următoarele șuruburi pot fi utilizate la montaj:

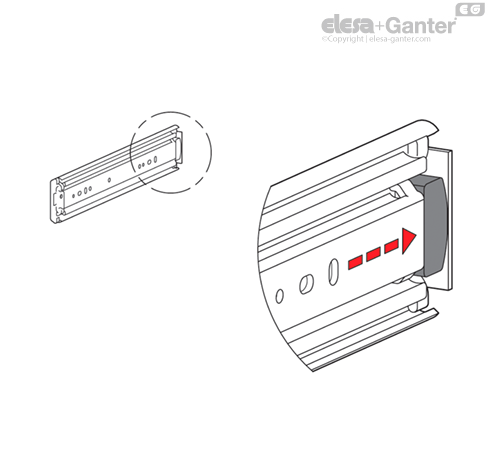

Opritoarele din cauciuc amortizează impactul glisierei în două capete vizate. Această funcție reduce apariția zgomotului și sporește durata de exploatare. Cuplate la glisiere într-un mod parțial ascuns și parțial vizibil, opritoarele respectă fiecare cerință referitoare la formă, material și rigiditate.

Dacă survin sarcini statice sau dinamice mai mari în sensul extensiei, acestea trebuie amortizate cu opritoare suplimentare.

Tipurile MR/ML sunt utilizate în aplicații în care este necesară blocarea glisierei în capătul din spate. Această funcție previne extensia individuală a glisierei, spre exemplu, datorită unei poziții înclinate. Dacă survin sarcini mai mari în direcția extensiei în poziție blocată, acestea trebuie amortizate cu încuietori suplimentare.

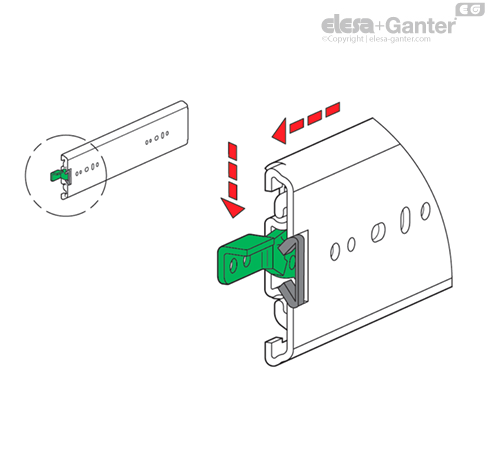

Când este închis, mecanismul de închidere se blochează în poziție sub sarcina arcului printr-o adâncitură de pe șina exterioară. Apăsarea mânerului de deblocare eliberează glisiera interioară și exterioară pentru extensie. Înapoi în poziția de retracție, mecanismul se blochează automat din nou în poziție prin adâncitura de pe glisierele exterioare, deplasându-se pe o rampă.

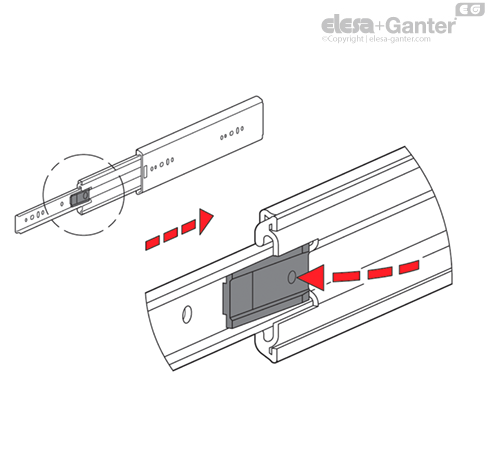

Tipul K este utilizat atunci când extensia trebuie să rămână în poziție extinsă pentru un timp. Această funcție permite realizarea lucrărilor de întreținere cu glisiera extinsă, de exemplu. Dacă survin sarcini mai mari în poziția blocată, acestea trebuie amortizate cu încuietori suplimentare.

Pentru ca funcția să fie activată, glisiera trebuie să fie extinsă total în partea frontală, unde se va bloca automat în poziție, cu ajutorul unui mâner de închidere pretensionat. Apăsarea mânerului deblochează glisiera, permițându-i să se retragă din nou.

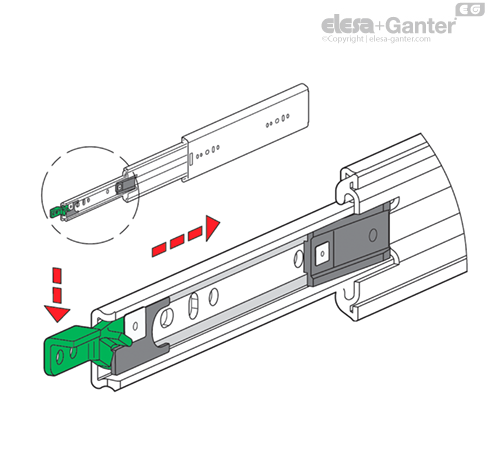

Tipurile QR/QL combină caracteristicile tipurilor MR, ML și K. Glisiera interioară și intermediară se blochează în poziție în două capete vizate.

Spre deosebire de blocarea tipului K, tipurile QR/QL sunt operate printr-o legătură internă. Apăsarea mânerului de deblocare verde activează balansierul de blocare, eliberând șina glisierei pentru retracție sau extensie.
